Quand on travaille très ré­gu­liè­re­ment sur la con­fi­gu­ra­tion de réseaux sous Windows, on a besoin, tôt ou tard, d’utiliser le Network Shell (Netsh). Ce nom désigne une interface entre l’uti­li­sa­teur et le système d’ex­ploi­ta­tion per­met­tant d’ad­mi­nis­trer et de con­fi­gu­rer le pa­ra­mé­trage de réseaux locaux et à distance.

Le spectre de ses pos­si­bi­li­tés d’uti­li­sa­tion s’étend du pa­ra­mé­trage du pare-feu de Windows à l’ad­mi­nis­tra­tion LAN et WLAN, en passant par la con­fi­gu­ra­tion d’IP et de serveurs. Par ailleurs, il est possible de protéger les in­fras­truc­tures reliées à Internet contre d’éven­tuelles attaques ex­té­rieures. À l’aide de cet in­ter­pré­teur de lignes de commandes, on peut aussi diag­nos­ti­quer des problèmes et effectuer des ré­pa­ra­tions sur le réseau. Netsh a un gros avantage : les tâches d’ad­mi­nis­tra­tion liées au réseau sont ef­fec­tuées avec une rapidité et un confort re­mar­quables et peuvent être au­to­ma­ti­sées avec un script.

Exécuter des commandes Netsh : démarrer l’in­ter­pré­teur de commandes

Pour utiliser Netsh, il faut se rendre au niveau des lignes de commande. On y accède via le menu « Exécuter » (« Run ») selon la procédure suivante :

  1. Appuyez si­mul­ta­né­ment sur les touches [Windows] + [R]
  2. Tapez « cmd » dans le champ (1)
  3. Cliquez sur le bouton « OK » (2)

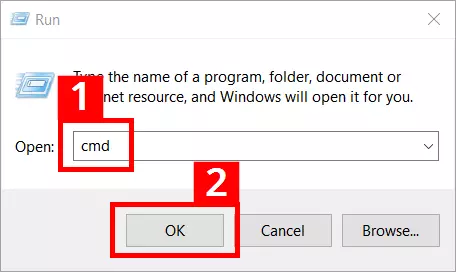

Image: Ouvrir le menu « Exécuter »
Ouvrir le menu « Exécuter »

L’invite de commande s’ouvre. Tapez « netsh » puis appuyez sur [Entrée] pour démarrer l’uti­li­taire :

Image: Invite de commandes pour la commande Netsh
Invite de commandes pour la commande Netsh

Si les commandes et les scripts Netsh ne s’exécutent pas ou si vous prévoyez d’accéder plus en pro­fon­deur à la con­fi­gu­ra­tion réseau, il faut démarrer le Network Shell avec les droits ad­mi­nis­tra­teur. Sous Windows 10, les étapes suivantes sont obli­ga­toires :

  1. Cliquez droit sur le symbole Windows à gauche de la barre des tâches ou appuyez si­mul­ta­né­ment sur [Windows] + [X].
  2. Dans le menu con­tex­tuel qui s’ouvre, choi­sis­sez l’option « Invite de commandes (admin) » :

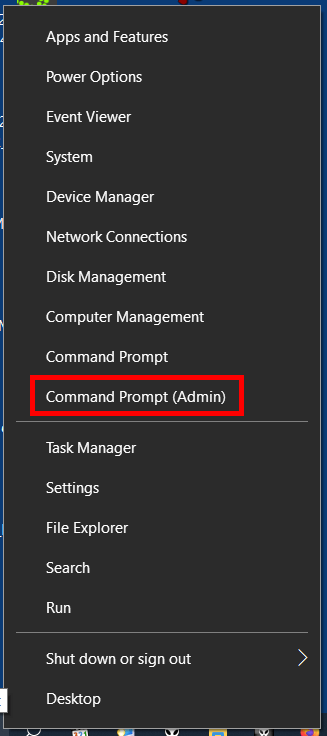

Image: Menu contextuel du symbole Windows dans la barre des tâches
Menu con­tex­tuel du symbole Windows dans la barre des tâches

Le fichier exé­cu­table netsh.exe fait partie de Netsh et se trouve dans le dossier système de Windows (%windir%\system32). Lancer di­rec­te­ment ce fichier permet de rac­cour­cir la procédure d’accès aux commandes Netsh. Copiez le chemin d’accès C:\Windows\System32\netsh.exe dans la barre d’adresse de l’ex­plo­ra­teur Windows et appuyez sur [Entrée]. Dans la fenêtre qui s’ouvre, vous pouvez di­rec­te­ment lancer l’in­ter­pré­teur de commandes Netsh.

À l’aide d’un raccourci, vous gagnerez du temps pour démarrer l’uti­li­taire. Une fois créé, il vous suffira d’un simple clic :

  1. Cliquez droit sur le bureau Windows. Sur le menu con­tex­tuel, cliquez sur « Nouveau » (1), puis, dans le menu suivant, cliquez sur « Raccourci » (2) :
Image: Menu contextuel pour créer un raccourci
Menu con­tex­tuel pour créer un raccourci
  1. Dans l’assistant de création de raccourci, saisissez le chemin d’accès C:\Windows\System32\netsh.exe (1) puis cliquez sur « Suivant » (2) :

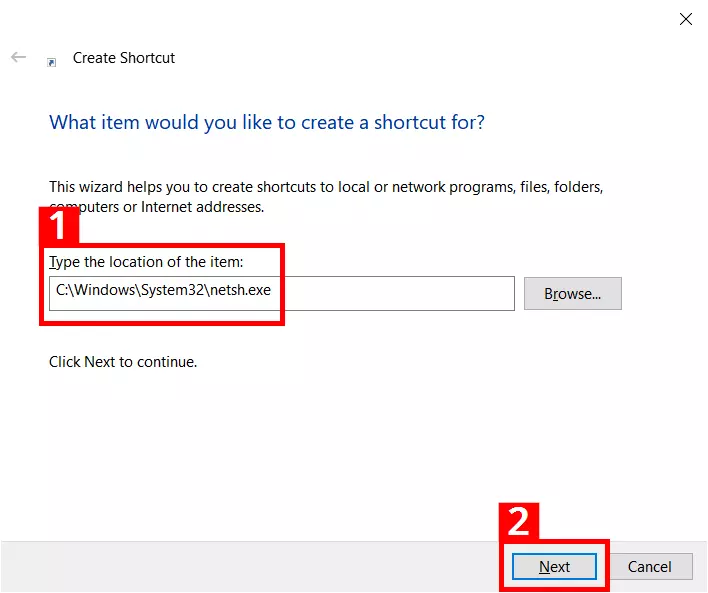

Image: Renseigner le chemin d’accès pour créer le raccourci
Ren­seig­ner le chemin d’accès pour créer le raccourci
  1. Choi­sis­sez un nom parlant pour le raccourci (1), qui sera ensuite créé sur le bureau en cliquant sur « Terminer » (2) :
Image: Choisir un nom pour le raccourci Netsh
Choisir un nom pour le raccourci Netsh

Netsh : une ar­chi­tec­ture spé­ci­fique

L’uti­li­taire Netsh offre une syntaxe de commande complète. Pour lui faire faire des tâches ciblées et spé­ci­fiques, il faut se fa­mi­lia­ri­ser avec l’ar­chi­tec­ture spé­ci­fique du Network Shell. La structure de cet uti­li­taire se base sur les contextes, qui re­pré­sen­tent dif­fé­rents niveaux d’ad­mi­nis­tra­tion. Chaque contexte couvre une fonc­tion­na­lité réseau spé­ci­fique (ex. : con­fi­gu­ra­tion IP, LAN et pare-feu). Pour les in­te­rac­tions avec d’autres com­po­sants Windows dé­pen­dantes du contexte, le logiciel utilise les fichiers de Dynamic Link Library (DLL). Netsh accède au fichier Dhcpmon.dll afin de modifier et d’ad­mi­nis­trer les pa­ra­mètres DHCP.

Pour utiliser un contexte, il faut basculer dans celui-ci à partir de l’invite de commandes de Windows. On accède par exemple au contexte « Ad­mi­nis­tra­tion LAN » de la façon suivante :

  1. Une fois l’invite de commandes lancée, tapez « netsh » et confirmez en appuyant sur [Entrée].
  2. Tapez « lan » et confirmez en appuyant sur [Entrée].
  3. L’invite de commande reflète le chan­ge­ment de contexte : netsh lan>
Image: Changer de contexte sous Netsh
Changer de contexte sous Netsh

Une fois le contexte « LAN » ouvert, vous disposez de commandes spé­ci­fiques au contexte et de commandes globales. Parmi les commandes spé­ci­fiques au contexte, il y a par exemple la commande « set » (configure les pa­ra­mètres sur une interface). La commande d’aide « /? » est un exemple de commande de base et globale. Elle liste pour chaque niveau les sous-contextes et commandes dis­po­nibles. Au niveau « LAN », après avoir tapé la commande d’aide, on obtient la liste de commandes spé­ci­fiques et globales suivantes :

Image: Commandes dans le contexte Netsh « LAN »
Commandes dans le contexte Netsh « LAN »

Si l’on bascule dans le contexte pare-feu, la liste de commandes cor­res­pon­dante est la suivante :

Image: Commandes dans le contexte Netsh « pare-feu »
Commandes dans le contexte Netsh « pare-feu »

Outre sa structure liée au contexte, Netsh présente d’autres par­ti­cu­la­ri­tés à l’uti­li­sa­tion. On peut l’utiliser en mode batch ou en mode in­te­rac­tif. Le mode batch exporte les pa­ra­mé­trages réseaux sensibles dans un fichier texte et les importe à nouveau pour une res­tau­ra­tion ul­té­rieure.

Le mode in­te­rac­tif permet par exemple de lancer des requêtes directes. En tapant « netsh interface ip show address », l’uti­li­taire retourne l’adresse IP actuelle de l’or­di­na­teur. Le mode in­te­rac­tif peut s’utiliser en ligne ou hors ligne. En ligne, les opé­ra­tions sont im­mé­dia­te­ment ap­pli­quées. Hors ligne, les actions sont en­re­gis­trées et ap­pli­quées ul­té­rieu­re­ment. Les actions en­re­gis­trées sont activées en temps voulu avec la commande Netsh « commit ».

Les commandes Netsh et leurs contextes

Dans le tableau suivant, nous avons ré­ca­pi­tulé les commandes Netsh les plus im­por­tantes avec de courtes ex­pli­ca­tions con­cer­nant leurs contextes. S’il s’agit d’une commande pour un contexte global, la troisième colonne ne contient pas d’in­for­ma­tion. En fonction des systèmes d’ex­ploi­ta­tion et des rôles sur le réseau (client ou serveur), les commandes dis­po­nibles peuvent parfois varier. Les commandes dis­po­nibles sur un or­di­na­teur avec Windows Server 2016 Da­ta­cen­ter sont les suivantes :

Commande Action Contexte Netsh ad­mi­nis­tré
.. Basculer vers un niveau de contexte plus élevé
? Affiche une liste des commandes
abort Rejette les mo­di­fi­ca­tions apportées en mode hors ligne
add Ajoute une entrée de con­fi­gu­ra­tion à la liste
adv­fi­re­wall Bascule vers le contexte « netsh adv­fi­re­wall » Pare-feu (règles et con­fi­gu­ra­tion)
alias Ajoute un alias
bran­ch­cache Bascule vers le contexte « netsh bran­ch­cache » Pa­ra­mé­trage de Bran­ch­Cache
bridge Bascule vers le contexte « netsh bridge » Ponts de réseau
bye Ferme le logiciel
commit Applique les mo­di­fi­ca­tions apportées en mode hors ligne
delete Supprime une entrée de con­fi­gu­ra­tion de la liste des entrées
dhcp­client Bascule vers le contexte « netsh dhcp­client » Client DHCP
dnsclient Bascule vers le contexte « netsh dnsclient » Pa­ra­mé­trages du client DNS
dump Affiche un script de con­fi­gu­ra­tion
exec Exécute un fichier script
exit Ferme le logiciel
firewall Bascule vers le contexte « netsh firewall » Pare-feu (règles et con­fi­gu­ra­tion)
help Affiche une liste des commandes
http Bascule vers le contexte « netsh http » Pilote de serveur http (http.sys)
interface Bascule vers le contexte « netsh interface » Con­fi­gu­ra­tion de l’IP (v4, v6)
ipsec Bascule vers le contexte « netsh ipsec » Règles IPSec
ip­sec­dos­pro­tec­tion Bascule vers le contexte « netsh ip­sec­dos­pro­tec­tion » Protège des attaques de déni de service IPSEC
lan Bascule vers le contexte « netsh lan » In­ter­faces de réseau filaires
namespace Bascule vers le contexte « netsh namespace » Règles du client DNS
netio Bascule vers le contexte « netsh netio » Filtre de connexion
offline Définit le mode actuel sur hors ligne
online Définit le mode actuel sur en ligne
popd Bascule vers le contexte en­re­gis­tré dans la pile par pushd
pushd Transmet le contexte actuel vers la pile
quit Ferme le logiciel
ras Bascule vers le contexte « netsh ras » Remote-Access-Server
rpc Bascule vers le contexte « netsh rpc » Con­fi­gu­ra­tion du client RPC
set Actualise les pa­ra­mètres de con­fi­gu­ra­tion
show Affiche les in­for­ma­tions
trace Bascule vers le contexte « netsh trace »
unalias Supprime un nom d’alias
wfp Bascule vers le contexte « netsh wfp » Windows Filtering Platform
winhttp Bascule vers le contexte « netsh winhttp » Pa­ra­mé­trage proxy et tracing du client http de Windows
winsock Bascule vers le contexte « netsh winsock » Con­fi­gu­ra­tion Winsock
wlan Bascule vers le contexte « netsh wlan » In­ter­faces de réseaux sans fil

Pa­ra­mètres de syntaxe de Netsh – que sig­ni­fient-ils ?

Pour exécuter des actions et tâches concrètes, il est possible de compléter les commandes Netsh par des pa­ra­mètres en option. Le schéma de syntaxe pour associer commandes Netsh et pa­ra­mètres est le suivant :

netsh[ -a AliasFile] [ -c Context ] [ -r RemoteComputer] [ -u [ DomainName\ ] UserName ] [ -p Password | *] [{NetshCommand | -f ScriptFile}]

Les pa­ra­mètres suivants sont tous op­tion­nels et peuvent être complétés en fonction des besoins :

-a Redirige vers l’invite Netsh après l’exécution d‘AliasFile
Fichier alias (ang. : AliasFile) Spécifie le nom du fichier texte qui contient une ou plusieurs commandes Netsh
-c Bascule vers le contexte Netsh spécifié
Contexte (ang. : Context) Spécifie le contexte Netsh vers lequel vous souhaitez basculer
-r Ordonne l’exécution de la commande sur un or­di­na­teur distant (Re­mo­te­com­pu­ter) ; le client d’au­then­ti­fi­ca­tion à distance doit être en cours d’exécution.
Or­di­na­teur distant (ang. : Re­mo­te­Com­pu­ter) Nom de l’or­di­na­teur distant à con­fi­gu­rer
-u Spécifie que vous souhaitez exécuter la commande Netsh sous un compte d’uti­li­sa­teur
Nom de domaine\ (ang. : Do­main­Name\) Spécifie le domaine du compte d’uti­li­sa­teur (la valeur par défaut est le domaine local si aucun nom de domaine n’est spécifié)
Nom d’uti­li­sa­teur (ang. : UserName) Spécifie le nom du compte d’uti­li­sa­teur
-p Il est possible de fournir un mot de passe pour le compte d’uti­li­sa­teur
Mot de passe (engl: Password) Spécifie le mot de passe du compte uti­li­sa­teur que vous avez spécifié avec –u UserName.
Commande Netsh (ang. : Net­sh­Com­mand) Spécifie la commande Netsh à exécuter
-f Ferme Netsh après l’exécution du script
Fichier de script (ang. : Script­File) Spécifie le script à exécuter

Réi­ni­tia­li­ser la pile TCP/IP avec Netsh

On utilise ré­gu­liè­re­ment les commandes Netsh pour réi­ni­tia­li­ser la pile TCP/IP, qui gère l’échange de paquets de données sur les réseaux. En cas de problèmes de réseau ou d’Internet, cette mesure peut s’avérer ju­di­cieuse, car elle supprime les pro­to­coles TCP/IP erronés ou mal con­fi­gu­rés. La commande de ré­pa­ra­tion suivante opère une réi­ni­tia­li­sa­tion et réins­talle la pile TCP/IPv4 :

netsh int ip reset

Il est également possible de créer un fichier de protocole pour do­cu­men­ter les mo­di­fi­ca­tions apportées :

netsh int ip reset c:\tcpipreset.txt

Une fois la réi­ni­tia­li­sa­tion exécutée, il convient de re­dé­mar­rer l’or­di­na­teur.

Conseil

Les commandes Netsh peuvent aussi être utilisées dans des fichiers batch (*.bat) pour au­to­ma­ti­ser des routines. Découvrez en plus dans notre article pratique « Créer des fichiers batch ».

Importer et exporter des pa­ra­mètres réseau

Netsh vous permet aussi d’exporter les pa­ra­mètres de réseau actuels dans un simple fichier texte. Si vous ren­con­trez des problèmes avec le réseau, vous pourrez revenir im­mé­dia­te­ment à une con­fi­gu­ra­tion fonc­tion­nelle et sans erreur.

Pour la première étape, l’export, il faut lire la con­fi­gu­ra­tion du réseau, la convertir en fichier texte (netcnfig.txt) et, par exemple, l’en­re­gis­trer dans le dossier « con­fi­gre­seau » sur le disque C:\. Le dossier « con­fi­gre­seau » doit être créé ma­nuel­le­ment avant le premier export sur le disque cible (Netsh ne le fait pas au­to­ma­ti­que­ment). Ensuite, ouvrez l’invite de commande et tapez la portion de code suivante :

netsh -c interface dump>c:\configreseau\netcnfig.txt

Pour importer les pa­ra­mé­trages ul­té­rieu­re­ment, tapez la commande suivante :

netsh -f c:\configreseau\netcnfig.txt
Conseil

Windows 10 permet aussi le copier-coller dans l’invite de commande. Vous pouvez tout sim­ple­ment copier la syntaxe de commande à partir de cet article et le coller dans la fenêtre de l’invite.

Con­fi­gu­rer l’IP avec Netsh

Netsh est fré­quem­ment utilisé pour modifier les pa­ra­mètres de l’IP. Si un or­di­na­teur en réseau reçoit une IP non pas statique, mais attribuée au­to­ma­ti­que­ment, on applique le protocole Dynamic Host Con­fi­gu­ra­tion (DHCP). Ce protocole de com­mu­ni­ca­tion attribue au­to­ma­ti­que­ment une adresse IP et d’autres données de con­fi­gu­ra­tion né­ces­saires aux clients d’un réseau. Plusieurs étapes sont né­ces­saires pour y parvenir :

La première étape consiste à afficher les pa­ra­mètres actuels et le nom de l’adap­ta­teur réseau dis­po­nible :

netsh interface ipv4 show interface
Image: Affichage de l’adaptateur réseau
Affichage de l’adap­ta­teur réseau

Main­te­nant, on définit un adap­ta­teur LAN spé­ci­fique (ici, Ethernet) en tant que des­ti­na­taire de l’at­tri­bu­tion IP par le DHCP :

netsh interface ipv4 set address name="Ethernet" source=dhcp

Ensuite, le DHCP prend en charge l’ad­mi­nis­tra­tion dynamique du pa­ra­mé­trage réseau con­cer­nant l’adap­ta­teur Ethernet.

Activer et dé­sac­ti­ver le pare-feu Windows

Si vous avez besoin d’activer ou dé­sac­ti­ver le pare-feu Windows, il vous suffit de taper une simple ligne de commande Netsh. Activez le pare-feu avec la commande suivante :

netsh firewall set opmode enable

Dé­sac­ti­vez-le avec la ligne de commande suivante :

netsh firewall set opmode disable
Note

Dans certains contextes, Windows re­com­mande des al­ter­na­tives à Netsh pour ad­mi­nis­trer les réseaux. La solution qui revient le plus souvent est Windows Po­wer­Shell, que nous vous pré­sen­tons dans notre Digital Guide.
