Al­ter­na­tives à Microsoft Visio : créer gra­tui­te­ment des dia­grammes et des or­ga­ni­grammes

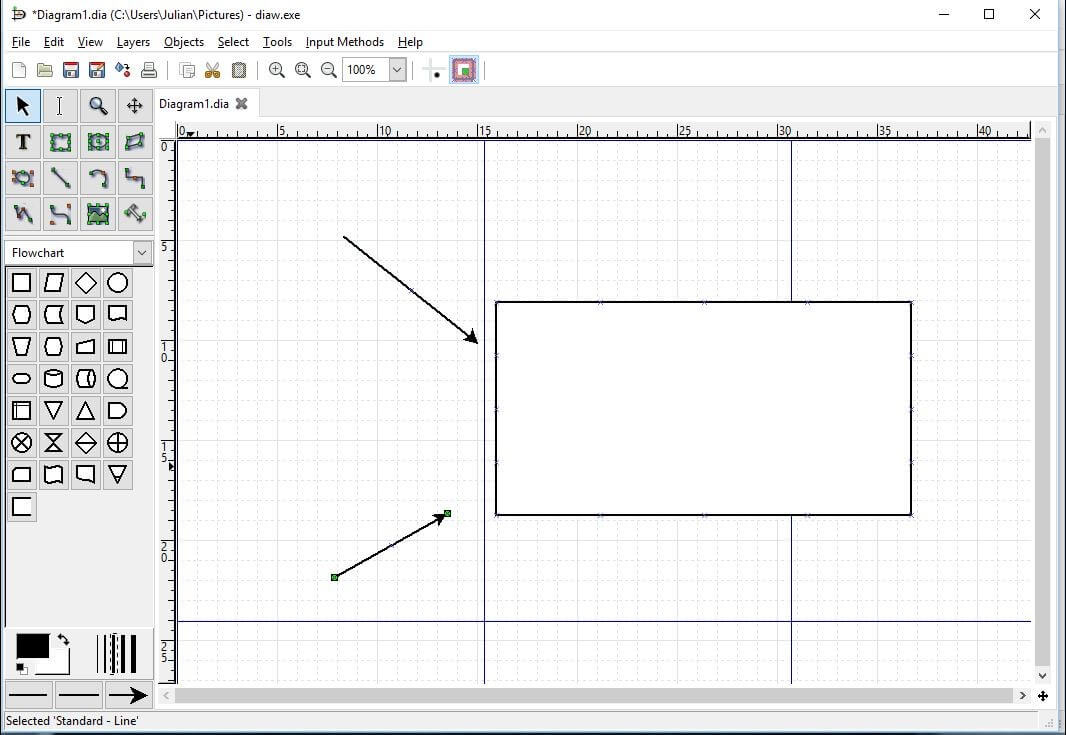

Dia est un programme de vi­sua­li­sa­tion créé par les dé­ve­lop­peurs du projet GNOME, d’abord connu grâce à l’en­vi­ron­ne­ment de bureau éponyme pour Linux. Cette al­ter­na­tive à Microsoft Visio, basée sur le Gimp Toolkit (GTK+) et écrite en langage C, est l’un des com­po­sants gratuits de la librairie qui propose de nombreux éléments pour le design des in­ter­faces uti­li­sa­teurs. Comme la plupart des ap­pli­ca­tions du projet GNOME, Dia est soumis à la licence générale publique GNU GPLv2), et dis­po­nible gra­tui­te­ment. La plupart des dis­tri­bu­tions Linux con­tien­nent les fichiers d’ins­tal­la­tion du programme dans leur système de gestion ; ces fichiers sont également dis­po­nibles dans la sélection de logiciels de GNOME. Il existe également des versions com­pa­tibles avec MacOs et Windows, dis­po­nibles dans la section té­lé­char­ge­ment du site officiel.

Dia propose un ensemble d’objets po­ly­go­naux et linéaires, per­met­tant de créer des dia­grammes et des dia­grammes de flux adaptés à toutes sortes de domaines : un ad­mi­nis­tra­teur peut créer une vue d’ensemble du réseau de son en­tre­prise, un ingénieur peut tracer les grandes lignes d’un modèle struc­tu­rel, et un spé­cia­liste des bases de données peut même réaliser des modèles entité-relation (ER). Pour la réa­li­sa­tion de vos dia­grammes, vous trouverez dif­fé­rents modèles dans la base de données en ligne de Dia. Pour faciliter le travail, cette al­ter­na­tive à Microsoft Visio propose en outre de nom­breuses options et rac­cour­cis pour sé­lec­tion­ner, dé­sé­lec­tion­ner, copier et supprimer des formes. Ceci permet de tra­vail­ler avec une surface de dessin claire qui, grâce au système de coor­di­na­tion, facilite le po­si­tion­ne­ment de chaque élément.

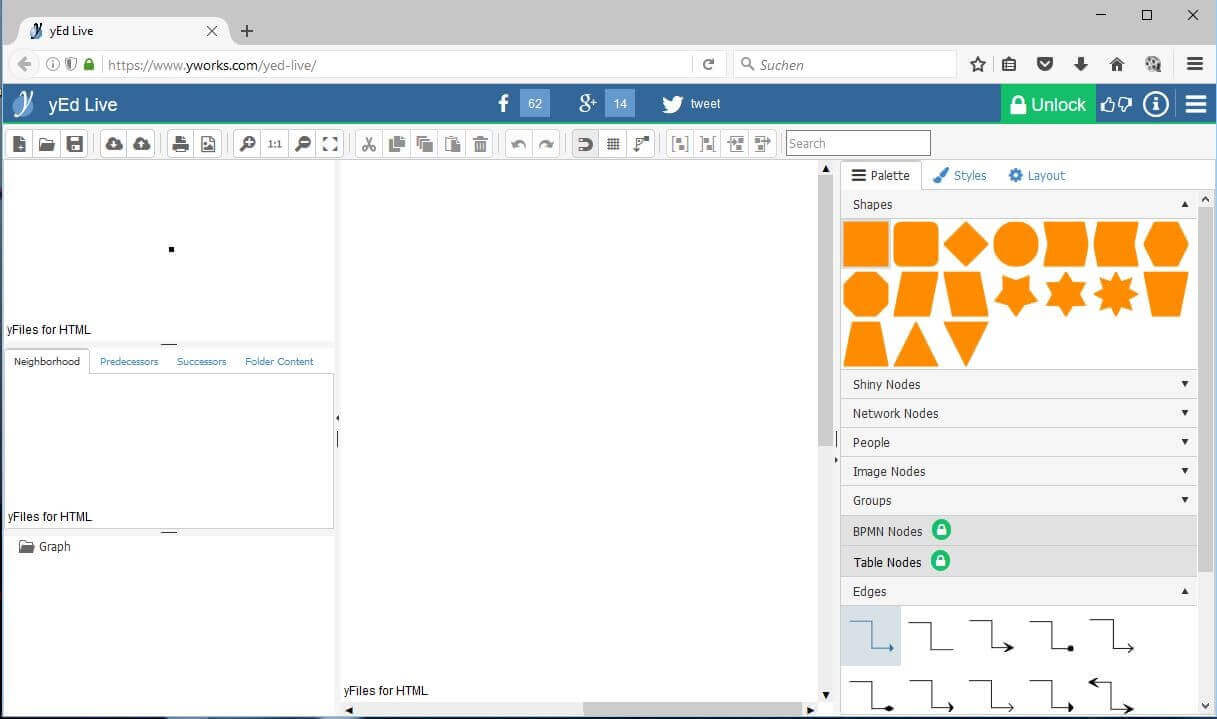

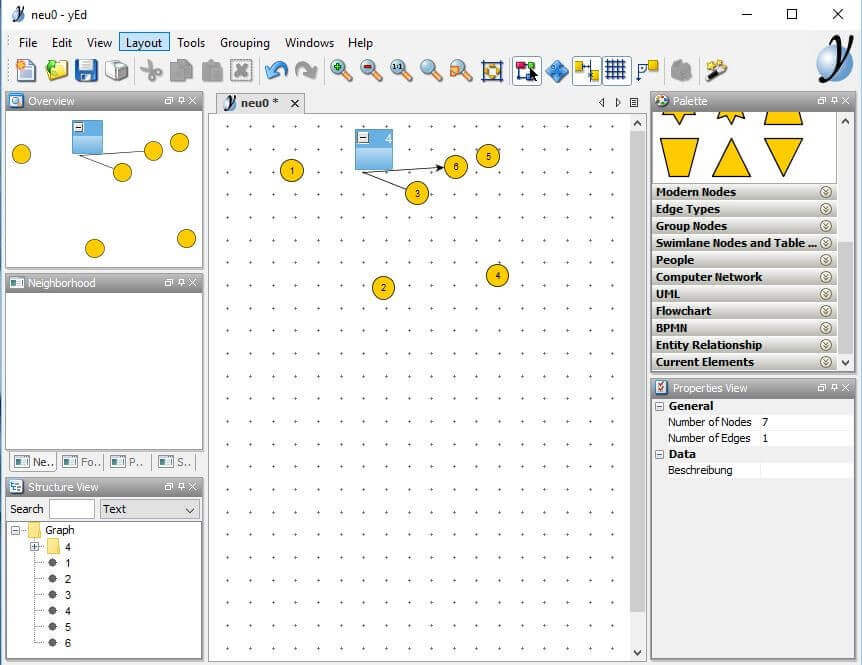

yEd Graph Editor, créé par l’en­tre­prise de logiciels yWorks, fait sans conteste partie des meil­leures al­ter­na­tives à Microsoft Visio. Le programme, écrit en Java, est constitué de plusieurs com­po­sants open-source, tels que Batik SVG toolkit, XML Beans d’Apache, ou d’autres bi­blio­thèques comme dom4j et Twel­ve­Mon­keys (les deux sous licence BDS). Toutefois, le logiciel n’est pas publié sous licence libre, le code source ne peut donc être modifié. yWorks a rendu publique une version mul­ti­pla­te­forme, cette fois dis­po­nible gra­tui­te­ment pour les uti­li­sa­teurs de Windows, MacOs et Linux dans un en­vi­ron­ne­ment Java. Outre la version de bureau, dis­po­nible en té­lé­char­ge­ment sur la page of­fi­cielle de yWorks, il existe aussi une version en ligne.

yEd propose de nombreux éléments pour créer des dia­grammes po­ly­va­lents. Outre plusieurs nœuds géo­mé­triques et des liens-types, on trouve également une sélection de symboles ULM (Unified Modeling Language) pour des classes spé­ci­fiques et des dia­grammes, et des symboles BPMN (Business Process Model und Notation) pour la pré­sen­ta­tion des procédés d’en­tre­prise, notamment les dia­grammes de flux. Cette al­ter­na­tive à Visio présente dif­fé­rentes fonc­tion­na­li­tés per­met­tant à l’uti­li­sa­teur d’organiser et d’annoter les dif­fé­rents éléments d’un diagramme comme il le souhaite. Le po­si­tion­ne­ment est facilité grâce à des al­go­rithmes de mise en page au­to­ma­tiques, des guides et des con­nec­tions or­tho­go­nales. Par ailleurs, le programme organise au­to­ma­ti­que­ment les légendes, conçues dans un souci de li­si­bi­lité. Le logiciel comporte en outre les fonc­tion­na­li­tés suivantes :

• Outils de recherche et de marquage per­for­mants

• Fonctions « rétablir » et « annuler »

• Pos­si­bi­lité de tra­vail­ler si­mul­ta­né­ment sur plusieurs dia­grammes

• Interface uti­li­sa­teur po­ly­va­lente et adaptable

• Plusieurs options d’aperçu (notamment zoom grâce à la roulette de la souris)

• Gé­né­ra­tion de mise en page au­to­ma­tique pour les volumes de données complexes

• Import de dif­fé­rentes sources, comme des tableaux Excel (.xls), des fichiers GEDCOM, XML ou GML

• Rac­cour­cis claviers pour les fonc­tion­na­li­tés im­por­tantes

• Plusieurs fenêtres de vi­sua­li­sa­tion (vue d’ensemble, pro­prié­tés de l’objet, structure de l’objet)

yEd Graph Editor permet d’en­re­gis­trer ses fichiers en six formats dif­fé­rents : le format principal .graphml ainsi que sa version com­pres­sée, .graphmlz, le format binaire .ygf, mais aussi .gml (Graph Modeling Language), .xgml (.gml basé sur la syntaxe XML), et .tgf, le format « Trivial Graph ». Grâce à cette al­ter­na­tive gratuite à Microsoft Visio, il est aussi possible d’exporter vos dia­grammes en format standard, comme .html, .pdf, .jpg, .png ou .gif.

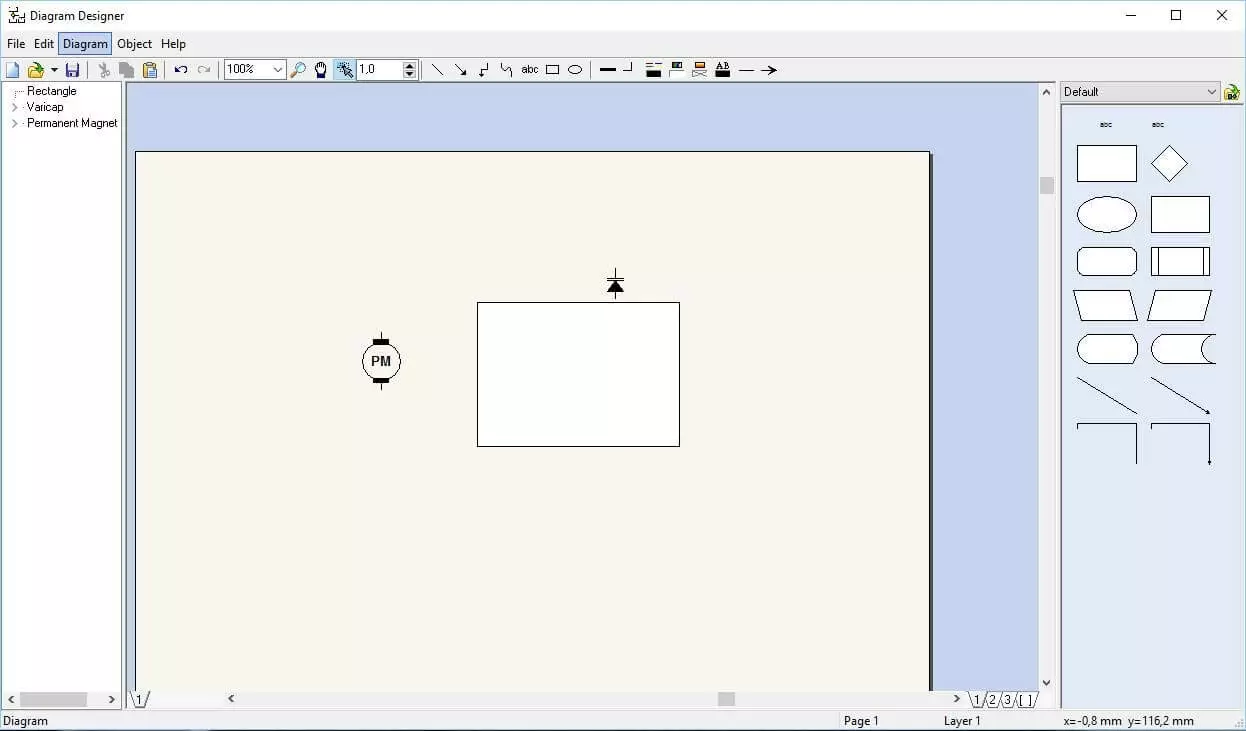

Diagram Designer est une al­ter­na­tive à Microsoft Visio, publiée en 2003 par les dé­ve­lop­peurs Michael Vinther et Mattes Dolak sur sour­ce­forge.net, sous la licence open-source GNU General Public. Depuis, c’est seulement Vinther et son en­tre­prise Meesoft qui sont en charge de son dé­ve­lop­pe­ment. Si le programme n’est plus sous licence libre, il est en revanche toujours dis­po­nible gra­tui­te­ment pour les uti­li­sa­teurs. Le code source de la dernière version open-source du logiciel de vi­sua­li­sa­tion est également dis­po­nible sur Sour­ce­forge. La nouvelle version, qui existe en plusieurs langues, est dis­po­nible sur FossHub, où elle en­re­gistre plusieurs centaines de milliers de té­lé­char­ge­ments. Bien que l’interface uti­li­sa­teur de Diagram Designer ne soit pas aussi con­vain­cante vi­suel­le­ment que celle de Microsoft Visio, le programme constitue une al­ter­na­tive viable en ce qui concerne la con­cep­tion de dia­grammes. Le choix de dia­grammes de flux et de com­po­sants UML, comme les symboles, est par­ti­cu­liè­re­ment im­pres­sion­nant. Les templates d’objets dis­po­nibles sont largement adap­tables, et peuvent être connectés grâce à des flèches et des lignes. Il existe par ailleurs plusieurs formules avec des templates d’objets finis, té­lé­char­geables sur le site Web officiel. Le programme permet de créer des dia­grammes de flux complets, de re­pré­sen­ter sché­ma­ti­que­ment des procédés de travail et de pro­duc­tion, ou même de vi­sua­li­ser des concepts et des idées. Voici quelques-unes des fonc­tion­na­li­tés les plus im­por­tantes de ce programme :

• Cor­rec­tion or­tho­gra­phique
• Traceur de fonctions
• Options d’ombres faciles
• Pos­si­bi­lité de tra­vail­ler plusieurs objets si­mul­ta­né­ment

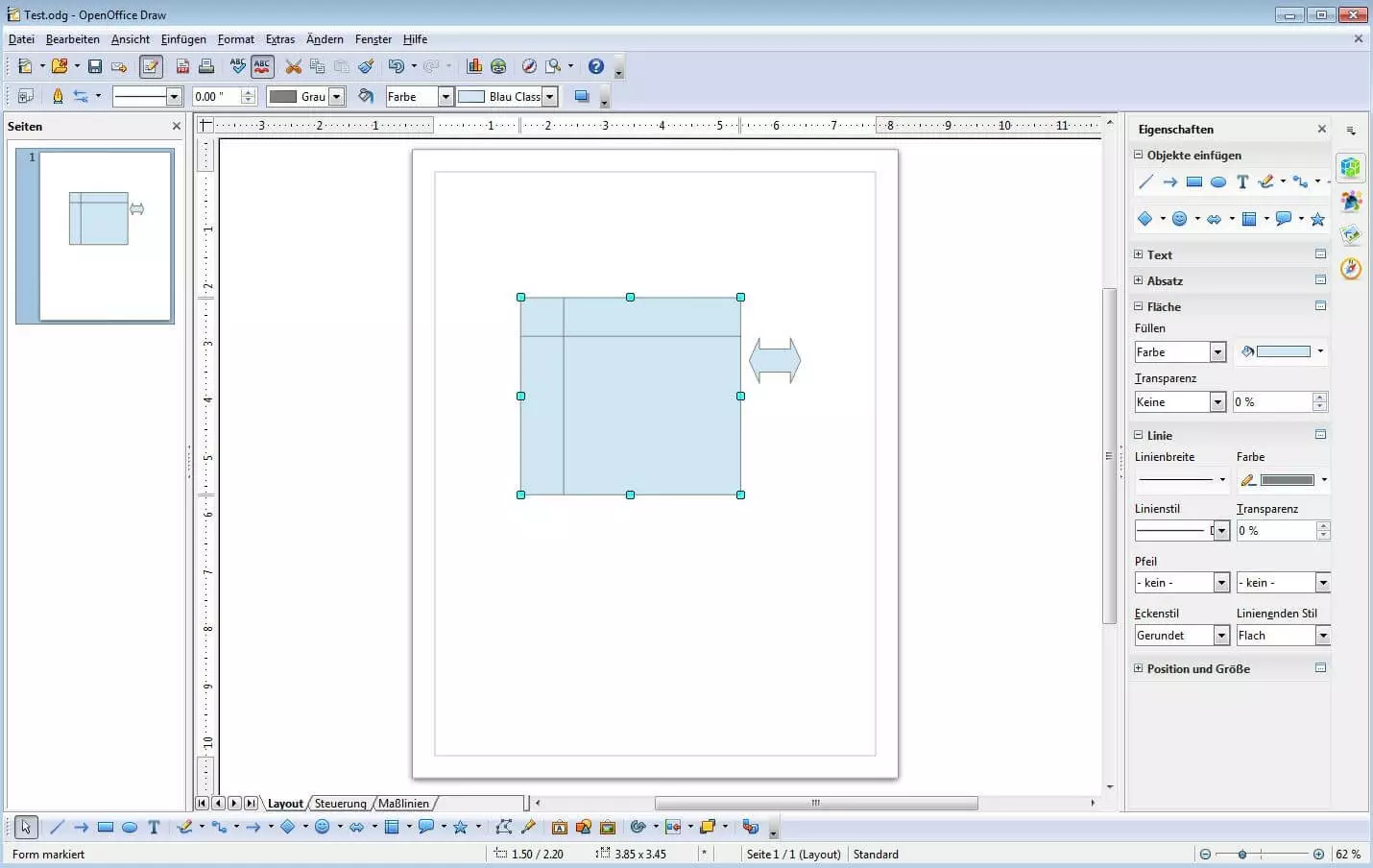

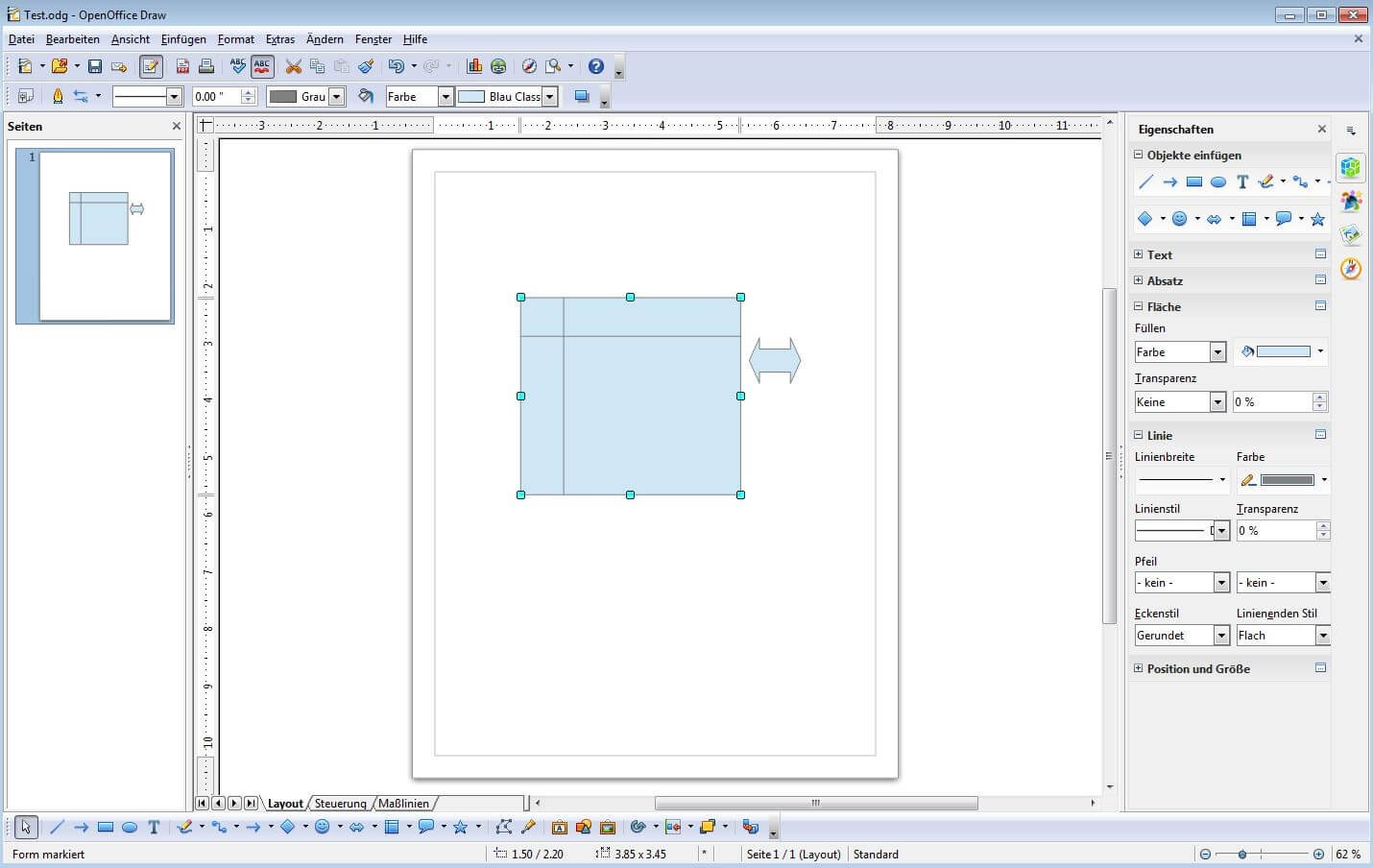

Le programme de vi­sua­li­sa­tion Draw fait partie du pack Office gratuit, au même titre que d’autres ap­pli­ca­tions pour le trai­te­ment de texte, un tableur et un programme de pré­sen­ta­tions. Draw constitue une bonne al­ter­na­tive à Microsoft Visio. Depuis 2012, l’ensemble de logiciels continue d’être développé par l’Apache Software Foun­da­tion, ce qui signifie que les versions les plus récentes ne sont dis­po­nibles que sous la licence Apache version 2.0 (ALv2). Comme tous les pro­grammes de la suite Office, Draw est écrit en C++, et mul­ti­pla­te­forme. Outre les versions of­fi­cielles dis­po­nibles pour Windows, macOS et Linux, il existe des versions dif­fé­rentes fournies par des tiers et com­pa­tibles avec d’autres systèmes, Android notamment. Le centre de té­lé­char­ge­ment de la page of­fi­cielle rassemble tous les fichiers d’ins­tal­la­tion dis­po­nibles. Bien que Draw soit gratuit, cette al­ter­na­tive à Microsoft Visio présente une large gamme de fonc­tion­na­li­tés, puisqu’elle peut notamment servir à créer des dessins vec­to­riels à partir de com­po­sants géo­mé­triques. Il est également possible de tra­vail­ler des images pixé­li­sées ou de créer des or­ga­ni­grammes et dia­grammes de flux complexes. Les relations entre dif­fé­rents objets peuvent être il­lus­trées grâce à des lignes spéciales, appelées con­nec­teurs, et des points d’attache. Dans la mesure où Draw fait partie du pack Office, les tables ou les formules créées dans Calc et Math peuvent fa­ci­le­ment y être intégrées. De même, les éléments créés avec Draw peuvent fa­ci­le­ment être importés dans d’autres fichiers Office. Voici les ca­rac­té­ris­tiques prin­ci­pales de Draw :

• Gestion des calques pour la création de hié­rar­chies ou de fils d’or­ga­ni­sa­tion

• Système de grille à points mag­né­tiques et de règles, pour le po­si­tion­ne­ment exact de chacun des éléments

• Barre d’outils ex­ten­sible et per­son­na­li­sable

• Nom­breuses formes géo­mé­triques (formes clas­siques, symboles, flèches, outils pour les dia­grammes de flux, légendes, étoiles et bandeaux)

• Rendu réaliste des objets en trois di­men­sions selon les méthodes Flat, Phong et Gouraud

• Utilise des courbes de Bézier cubiques

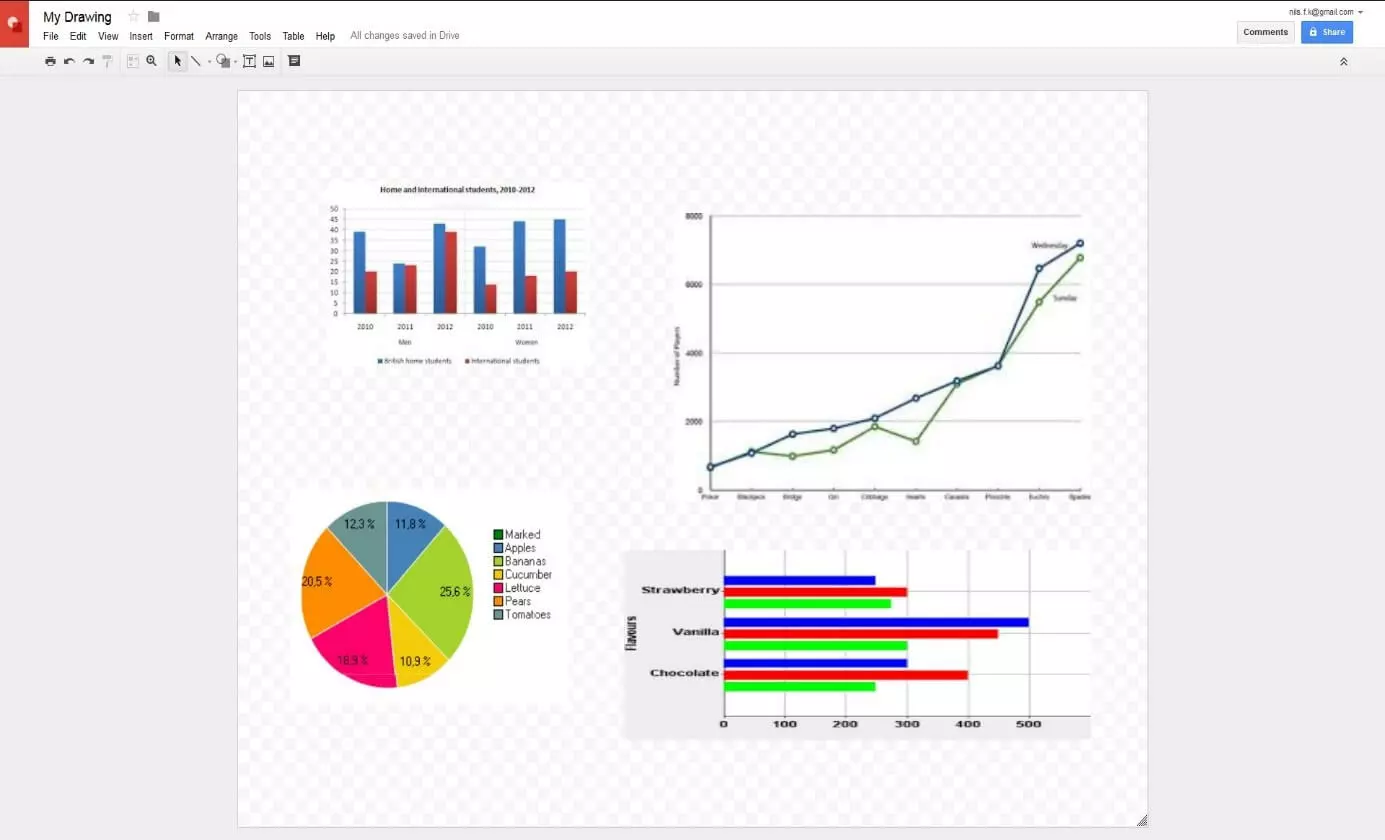

Google Workspace, en ligne et gratuite, n’est pas seulement cons­ti­tuée des célèbres Google Docs (ap­pli­ca­tion pour le trai­te­ment de texte en équipe), des Google Sheets (tableurs partagés), du ca­len­drier Google et du service de mes­sa­ge­rie, mais également du programme de vi­sua­li­sa­tion Google Drawings. Comme pour tous les autres pro­grammes, il faut d’abord se connecter à son compte Google pour y accéder. Ac­ces­sible grâce à un moteur de recherche, cette al­ter­na­tive à Microsoft Visio présente un front-end classique. Le programme en­re­gistre au­to­ma­ti­que­ment vos projets (de même que vos documents, tableaux et entrées de ca­len­driers) dans Google Drive. Ceci signifie qu’il est né­ces­saire de disposer d’une connexion Internet et d’un na­vi­ga­teur. Le programme est également ac­ces­sible sur appareil mobile avec Android et iOS grâce à l’ap­pli­ca­tion Google Drive, té­lé­char­geable notamment via Google Play Store ou Apple Store. Il existe également un plugin pour Google Chrome, per­met­tant de tra­vail­ler dans l’ap­pli­ca­tion hors ligne. Google Drawings propose une large gamme de formes, flèches et symboles, ainsi que des éléments de connexion droits ou courbes, per­met­tant de réaliser des projets variés. De plus, le programme contient quatre modèles de dia­grammes déjà prêts : diagramme en barre, en colonne, en cercle et en ligne. Ils per­met­tent d’intégrer vos données en un seul clic, et de syn­chro­ni­ser des données á partir de Google Tableur. Il est également très simple d’intégrer des tableaux à vos dia­grammes et or­ga­ni­grammes : après avoir précisé le nombre de colonnes et de lignes né­ces­saires, il suffit sim­ple­ment de glisser-déposer le tableau à l’em­pla­ce­ment désiré. Cette al­ter­na­tive gratuite à Microsoft Visio présente en outre les ca­rac­té­ris­tiques suivantes :

• Cor­rec­tion or­tho­gra­phique per­son­na­li­sable

• Outil de recherche intégré pour in­for­ma­tions et images de Google Drive et Internet

• Nombreux rac­cour­cis clavier sim­pli­fiés

• Fonction de com­men­taires

• Gamme de ca­rac­tères spéciaux, symboles et icônes dis­po­nibles pour les champs de texte

• Mo­di­fi­ca­tions visibles pour tous les uti­li­sa­teurs

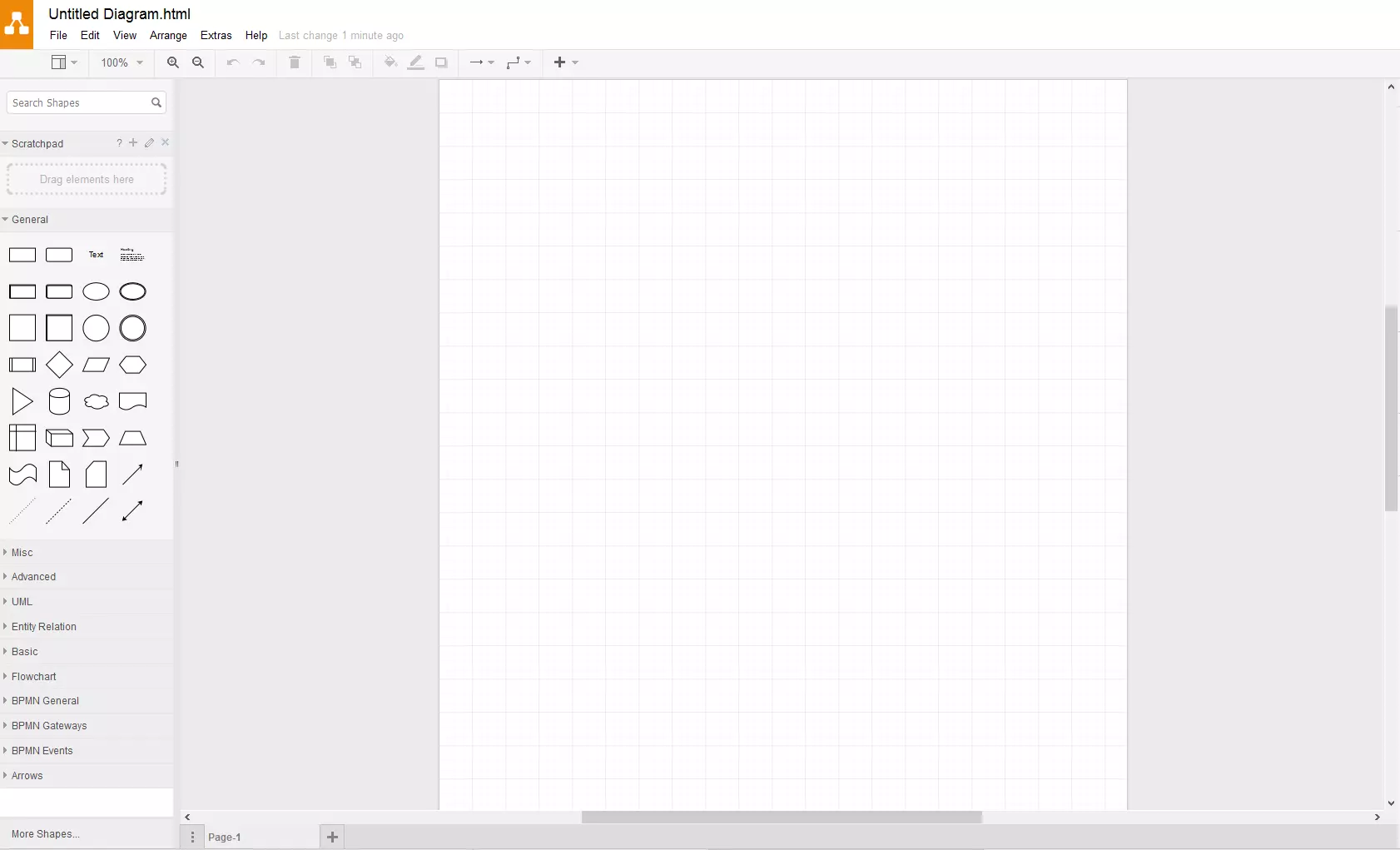

Draw.io fait in­con­tes­ta­ble­ment partie des meil­leures al­ter­na­tives à Microsoft Visio. Par­ta­geant de nombreux points communs avec son pendant de Google, l’ap­pli­ca­tion est basée sur la bi­blio­thèque libre Ja­vaS­cript mxGraph. C’est la raison pour laquelle elle a d’abord été publiée en 2011 sous le nom de « mxGraph online ». Développé par l’en­tre­prise JGraph, l’ap­pli­ca­tion Web est dis­po­nible sous la licence libre Apache v2 sur le site Web officiel draw.io. L’ap­pli­ca­tion est dis­po­nible sur or­di­na­teur, tablette et smart­phone, et l’in­té­gra­lité du code source se trouve sur GitHub. Com­plè­te­ment tournée vers le client, draw.io peut aussi être utilisée hors-ligne grâce à une ap­pli­ca­tion du bureau dis­po­nible pour Google Chrome.

Avec Draw.io, il est possible d’en­re­gis­trer vos fichiers de dif­fé­rentes manières : ils peuvent être sau­ve­gar­dés en ligne sur des services de Cloud, tels que Google Drive, OneDrive et Dropbox, quel que soit l’appareil utilisé. Toutefois, en­re­gis­trer lo­ca­le­ment les fichiers sur un disque dur n’est permis que par la version de bureau pour PC. Pour vous permettre de démarrer ra­pi­de­ment, cette al­ter­na­tive à Microsoft Visio offre de nombreux modèles de dia­grammes, ap­pli­cables aux champs suivants :

• Commerce
• Gra­phiques
• Tech­no­lo­gie
• Dia­grammes de flux
• Maps
• Cloud
• Réseau

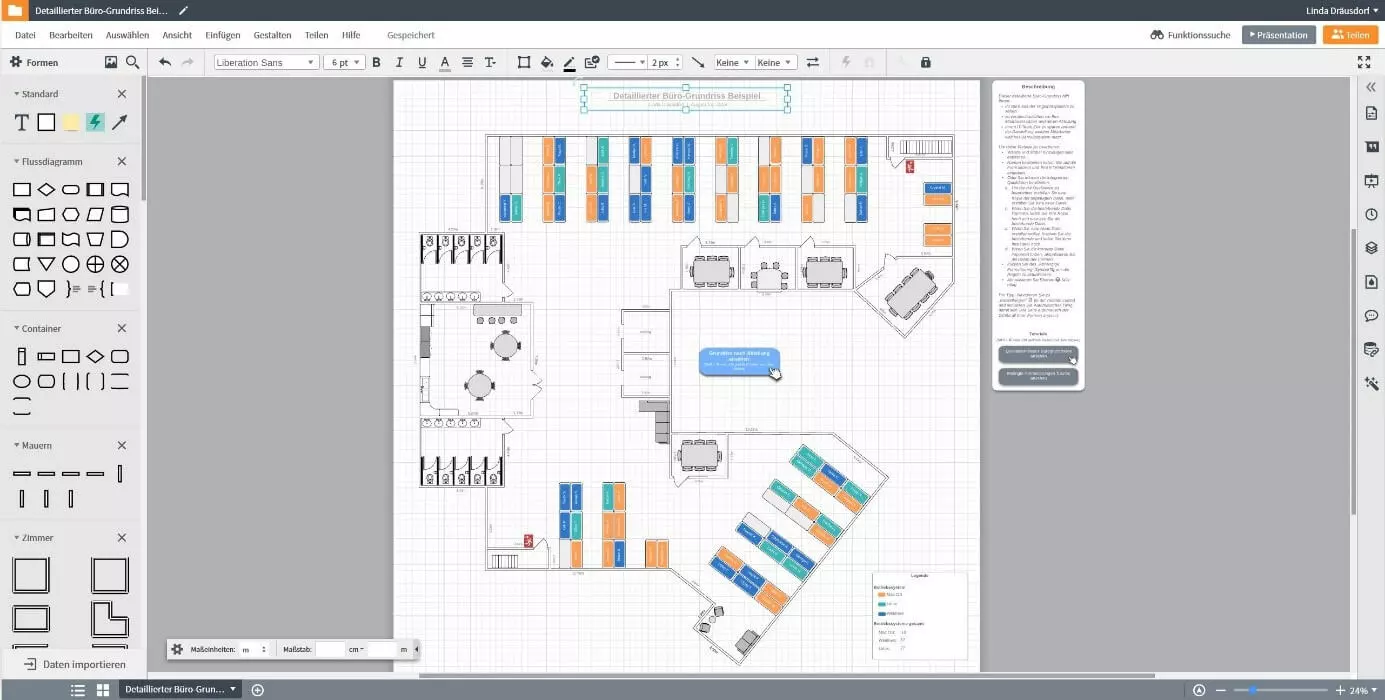

Selon le dé­ve­lop­peur Lucid Software, plus de 15 millions d’uti­li­sa­teurs font déjà confiance à son al­ter­na­tive à Visio, dont le nom est Lu­cid­chart. L’ap­pli­ca­tion Web pro­prié­taire, publiée en 2008 qui est écrite dans dif­fé­rents langages Web tels que Java, Ruby, PHP et surtout Ja­vaS­cript, peut être utilisée di­rec­te­ment sur le site Web officiel. La condition préalable est toutefois de créer un compte uti­li­sa­teur in­di­vi­duel, où vous avez alors le choix entre une édition Lite gratuite et trois variantes d’abon­ne­ment payant. Ces dernières per­met­tent d’accéder à des fonc­tion­na­li­tés sup­plé­men­taires telles qu’un mode de pré­sen­ta­tion ou un espace de stockage étendu, et annulent les res­tric­tions de taille des documents et des dia­grammes qui peuvent exister dans la version gratuite.

Lu­cid­chart propose environ 100 modèles qui sont prêts à l’emploi pour la création et la con­cep­tion de dia­grammes de haute qualité. Le logiciel traite des ca­té­go­ries telles que l’éducation, les cartes mentales, en­tre­prise, plans d’étage ou encore le modèle entité-as­so­cia­tion (EA). Grâce aux dif­fé­rentes formes, icônes et flèches, vous pouvez aussi créer vos propres dia­grammes in­di­vi­duels et avec les abon­ne­ments « Pro » et « Team », vous pouvez aussi accéder à des com­po­sants Premium spéciaux et importer et éditer des projets Visio existants. Vous pouvez également en­re­gis­trer les projets terminés sur les serveurs de l’al­ter­na­tive à Visio ou les té­lé­char­ger di­rec­te­ment sur votre appareil dans les formats suivants :

• .pdf
• .png (Standard)
• .jpeg
• .svg (Standard)
• .vdx
• .csv

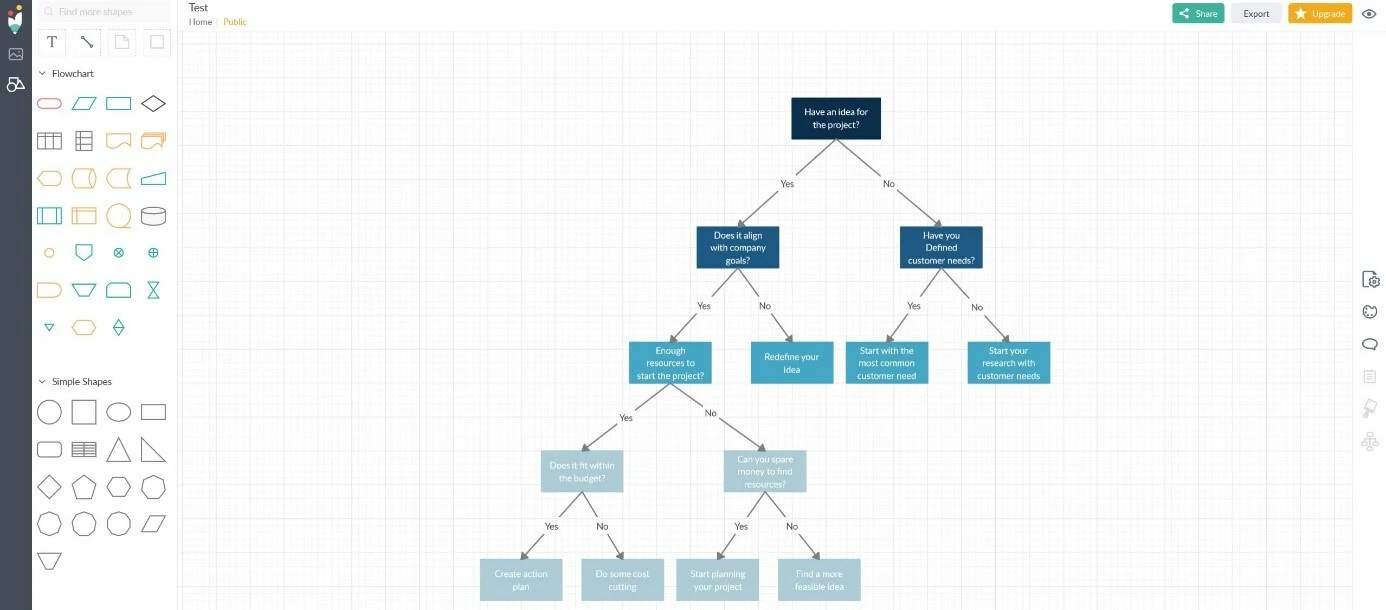

L’al­ter­na­tive à Microsoft Visio Creately, sortie en 2009, a été créée par la société de dé­ve­lop­pe­ment aus­tra­lienne Cinergix. Plus d’un demi-million d’uti­li­sa­teurs dans plus de 100 pays utilisent le logiciel, qui est dis­po­nible à la fois en version desktop et en version Web pour créer des dia­grammes per­son­na­li­sés - seul ou en équipe. Cependant, seule l’édition limitée de l’ap­pli­ca­tion Web est gratuite, car l’ensemble des fonc­tion­na­li­tés de Creately est en effet réservé aux uti­li­sa­teurs possédant un abon­ne­ment mensuel actif (ou aux acheteurs de la version desktop). Ainsi, si vous pouvez vous contenter de cinq documents, d’un seul dossier de projet et d’un accès pouvant ac­cueil­lir jusqu’à trois col­la­bo­ra­teurs, vous ob­tien­drez alors sans aucun doute une bonne al­ter­na­tive gratuite à Microsoft Visio.

Creately convainc grâce à un vaste choix de modèles de dia­grammes et d’or­ga­ni­grammes : environ 1 000 modèles conçus par des pro­fes­sion­nels et des millions d’exemples de projets de la com­mu­nauté sont à votre dis­po­si­tion à tout moment - que ce soit comme base de travail ou bien comme simple source d’ins­pi­ra­tion - couvrant les ca­té­go­ries suivantes, entre autres :

• Stratégie et processus d’affaires
• Cycle de produit
• Struc­tures in­for­ma­tiques
• Design
• Ventes et Marketing
• RH (Res­sources humaines)
• Éducation

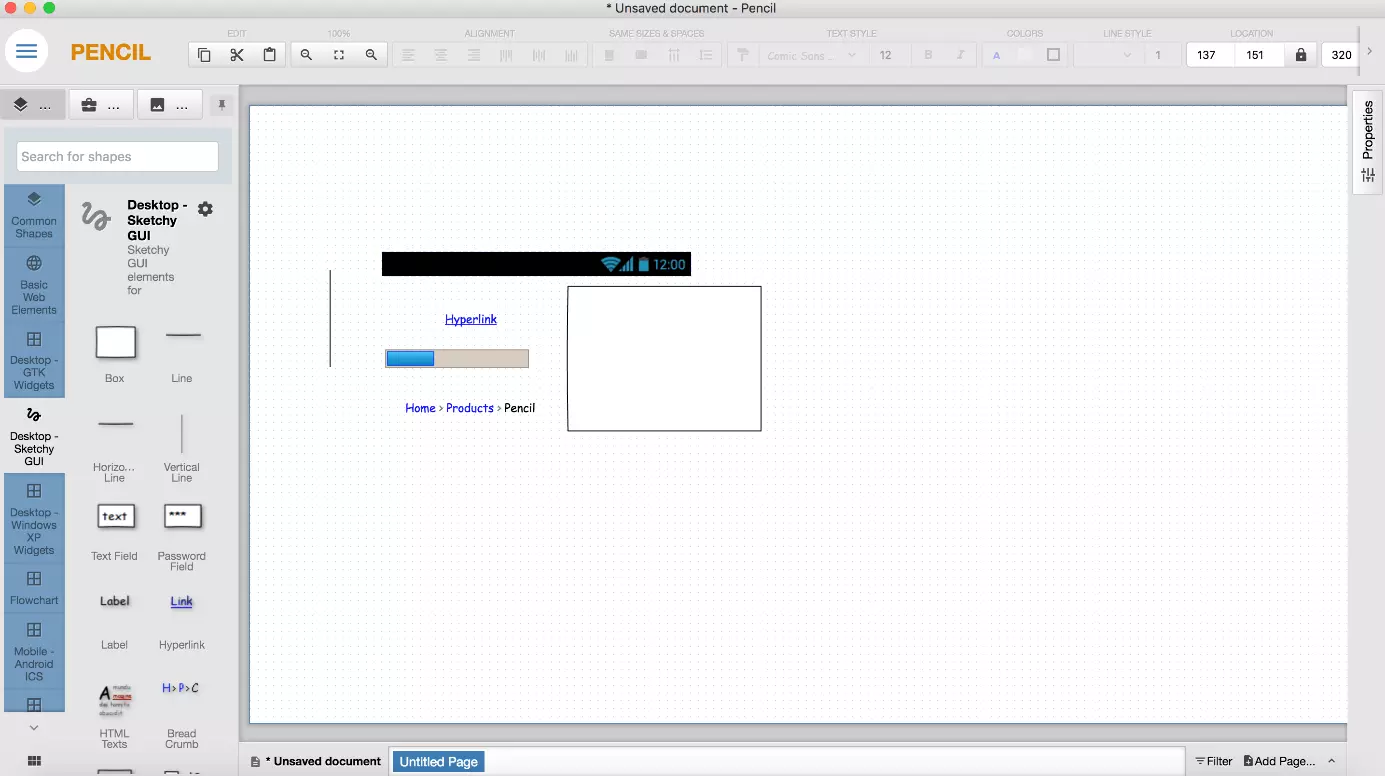

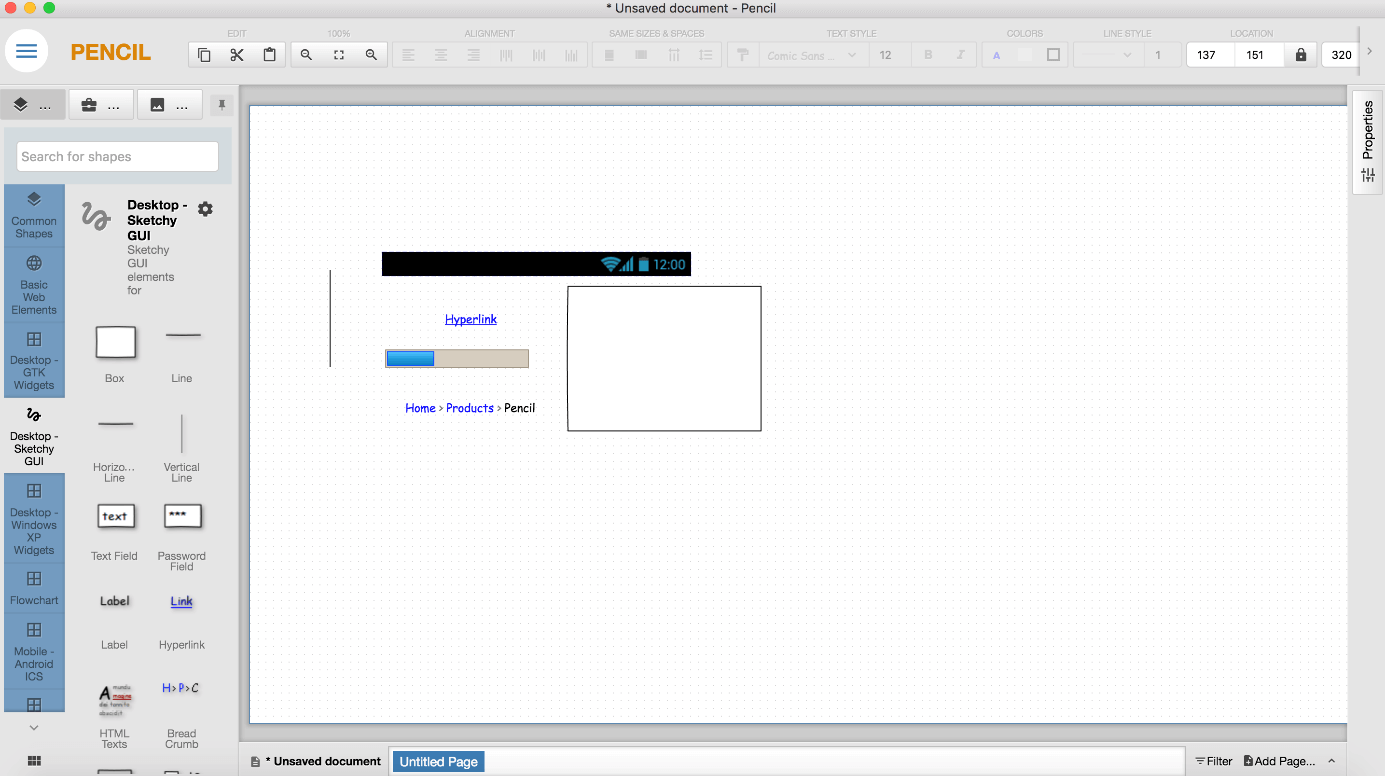

Avec Pencil Project, la société de logiciels viet­na­mienne Evolus a publié en 2008 un programme de vi­sua­li­sa­tion basé sur le na­vi­ga­teur Web Mozilla Firefox. Pour cette raison, l’al­ter­na­tive à Microsoft Visio sous licence GPL pouvait être installée et utilisée comme une simple extension Firefox pendant longtemps. Cependant, ce n’est désormais plus le cas avec les versions plus récentes, qui sont main­te­nant basées sur le framework open source Electron (an­cien­ne­ment Atom Shell). Avec des éditions pour macOS, Windows ou Linux (Ubuntu, Fedora), qui peuvent être té­lé­char­gées gra­tui­te­ment depuis le site Internet officiel de Pencil Project, le dé­ve­lop­peur propose néanmoins une offre mul­ti­pla­te­forme.

Pencil Project donne accès à une grande variété d’éléments gra­phiques que vous pouvez sim­ple­ment glisser-déposer afin de créer ra­pi­de­ment le graphique, le prototype ou l’or­ga­ni­gramme souhaité de vos idées. Les com­po­sants dis­po­nibles com­pren­nent des objets d’or­ga­ni­grammes standards, des formes géo­mé­triques, des boutons et des icônes d’interface uti­li­sa­teur de bureau et Web, ainsi que des éléments typiques d’Android et d’iOS. Via une interface intégrée au service en ligne Open­Cli­part.org, vous pouvez également re­cher­cher des gra­phiques clipart de haute qualité par mot-clé et les intégrer dans votre projet actuel. L’al­ter­na­tive à Visio utilise le format .epgz interne pour en­re­gis­trer et stocker les fichiers sur le disque dur local. De plus, le projet peut être exporté dans les formats suivants :

• .png
• .pdf
• .html
• .svg
• .odt (Document Ope­nOf­fice)
