Le moteur de recherche et d’analyse Elas­tic­search est l’une des meil­leures solutions open source pour indexer et struc­tu­rer de grandes bases de données. Cependant, il n’est souvent possible d’obtenir des in­for­ma­tions pré­cieuses lors de l’analyse ul­té­rieure des données brutes que si elles sont vi­sua­li­sées de manière très rapide et si elles sont faciles à com­prendre. L’outil de vi­sua­li­sa­tion Kibana a été spé­cia­le­ment développé pour la pré­sen­ta­tion des données d’Elas­tic­search. Voici notre tutoriel pour Kibana.

Qu’est-ce que Kibana ?

Kibana est une interface Web ex­ten­sible pour la re­pré­sen­ta­tion visuelle des données col­lec­tées. Avec Elas­tic­search et l’outil de trai­te­ment de données Logstash, il forme ce qu’on appelle la pile ELK (pile lo­gi­cielle composée de Elas­ti­search, Logstash et Kibana, nommée aussi The Elastic Stack). Cette suite open source permet aux uti­li­sa­teurs de collecter des données à partir de dif­fé­rentes sources serveur (et cela dans n’importe quel format), de les organiser et de les préparer à des fins ana­ly­tiques. En plus de la pos­si­bi­lité de vi­sua­li­ser les données traitées par Logstash et Elas­tic­search, Kibana offre également une analyse au­to­ma­tique en temps réel, un al­go­rithme de recherche très flexible et dif­fé­rents types de vi­sua­li­sa­tions (his­to­grammes, gra­phiques, dia­grammes cir­cu­laires, etc.) pour chaque donnée. Dans le tableau de bord, les dif­fé­rentes vi­sua­li­sa­tions in­te­rac­tives peuvent ensuite être combinées pour former une image globale dynamique qui peut ensuite être filtrée et re­cher­chée.

Mz8avM1oOKQ.jpg Pour afficher cette vidéo, des cookies de tiers sont nécessaires. Vous pouvez consulter et modifier vos paramètres de cookies ici.

En tant qu’ap­pli­ca­tion Web écrite en Ja­vaS­cript, Kibana peut être utilisée sur plusieurs pla­te­formes. Des coûts ne sur­vien­nent que si vous utilisez le service d’hé­ber­ge­ment Elastic Cloud proposé par le dé­ve­lop­peur. Ce service payant vous permet d’im­plé­men­ter et d’organiser un cluster Elas­tic­search Kibana sécurisé sur Amazon ou Google sans avoir à fournir vos propres res­sources.

Tutoriel Kibana : premiers pas avec l’outil de vi­sua­li­sa­tion

Kibana offre un large éventail de fonctions qui peuvent être utilisées pour afficher les stocks de bases de données préparées. Cependant, avant de pouvoir filtrer et vi­sua­li­ser l’in­for­ma­tion contenue dans le tableau de bord afin que les valeurs clefs sou­hai­tées puissent fa­ci­le­ment être visibles, analysées et évaluées à long terme, il reste beaucoup de travail à faire. Avec ce tutoriel Kibana, nous voulons vous faciliter la prise en main de la puissante interface Web. Cet article explique comment installer Kibana cor­rec­te­ment, comment créer votre premier tableau de bord et comment intégrer les données exis­tantes dans l’outil de vi­sua­li­sa­tion d’Elastic.

Étape 1 : comment faire fonc­tion­ner Kibana

Puisque Kibana est conçu pour afficher des données qui ont été indexées à l’aide d’Elas­tic­search, vous devez d’abord installer le moteur de recherche et d’analyse. Les paquets cor­res­pon­dants pour Windows, macOS et Linux se trouvent dans le Elas­tic­search Download Center. La condition préalable est qu’un en­vi­ron­ne­ment d’exécution Java actuel (64 bits) soit toutefois installé.

Kibana est également dis­po­nible comme logiciel mul­ti­pla­te­forme pour Windows, macOS et Linux (RPM, DEB). Puisque l’ap­pli­ca­tion est basée sur l’en­vi­ron­ne­ment d’exécution Ja­vaS­cript Node.js, les dif­fé­rents paquets d’ins­tal­la­tion con­tien­nent également les binaires Node.js né­ces­saires pour utiliser l’outil de vi­sua­li­sa­tion, les versions main­te­nues sé­pa­ré­ment ne sont pas sup­por­tées. Les dif­fé­rents paquets (com­pres­sés en ZIP) peuvent être trouvés comme Elas­tic­search sur la page of­fi­cielle d’Elastic.

Note

Les uti­li­sa­teurs Linux et Mac peuvent aussi installer Kibana à partir du dépôt Elastic en utilisant les ges­tion­naires de paquets apt et yum. Des ins­truc­tions dé­tail­lées peuvent être trouvées dans les manuels en ligne.

Après avoir dé­com­pressé le paquet Kibana, exécutez le fichier bin/kibana (macOS, Linux) ou bin\kibana.bat (Windows) pour faire fonc­tion­ner le serveur Kibana.

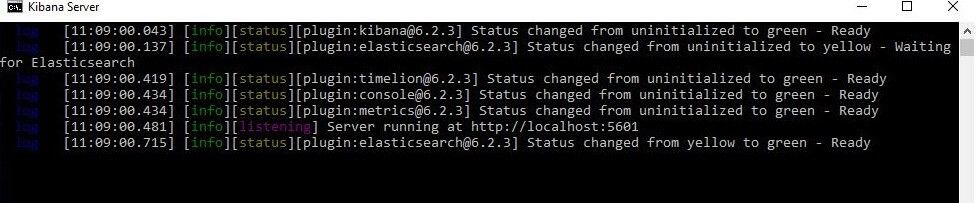

Image: Ligne de commande Windows 10 : initialisation du serveur Kibana
L’ini­tia­li­sa­tion du serveur Kibana prend quelques secondes.

Vous pouvez alors appeler le backend Kibana via l’adresse « http://localhost:5601 » dans votre na­vi­ga­teur (Elas­tic­search doit pour cela être démarré).

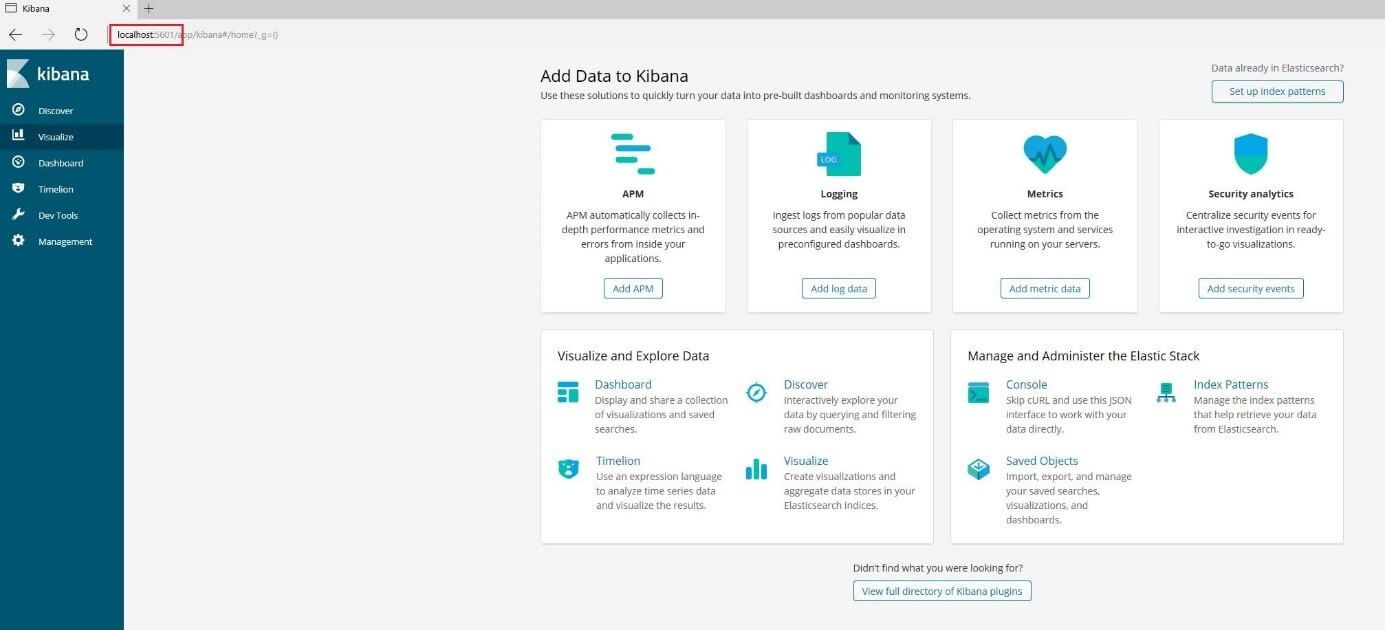

Image: Kibana : écran de démarrage
Seule la version anglaise est dis­po­nible pour l’interface uti­li­sa­teur Kibana.

Étape 2 : intégrer des donnés dans Kibana

Afin de pouvoir examiner de plus près le tableau de bord Kibana et ses fonctions dans ce tutoriel, il faut tout d’abord y insérer des données. Sur le site Internet d‘Elastic, il y a trois échan­til­lons de base de données té­lé­char­geables gra­tui­te­ment, que nous utilisons ici à des fins de test. Ce sont les trois bases de données listées ci-dessus « sha­kes­peare.json » (base de données des œuvres complètes de William Sha­kes­peare), « accounts.zip » (ensemble de comptes fictifs) et « logs.jsonl.gz » (ensemble de fichiers logs générés de manière aléatoire).

Té­lé­char­gez et dé­com­pres­sez les trois fichiers (compte et fichier log) et en­re­gis­trez-les à l’em­pla­ce­ment de votre choix.

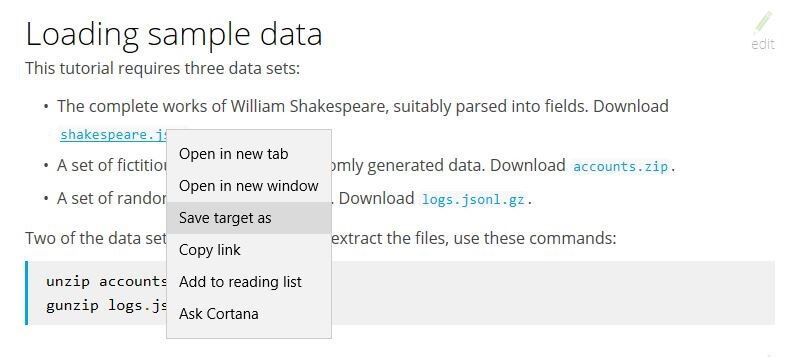

Image: Exemples de base de données pour Kibana sur elastic.co
Pour té­lé­char­ger les exemples de bases de données, il vous suffit de cliquer sur les liens cor­res­pon­dants, le té­lé­char­ge­ment démarre alors au­to­ma­ti­que­ment.

Avant de soumettre les données, il est né­ces­saire de créer des mappings pour les champs des bases de données Sha­kes­peare et Server Log. Ces af­fec­ta­tions divisent les documents de l’index en groupes logiques et spé­ci­fient également les pro­prié­tés des champs, telles que leur capacité de recherche. L’outil approprié pour con­fi­gu­rer les Mappings est la Console, qui se trouve dans l’interface Kibana sous les points de menu « Dev Tools » « Console ».

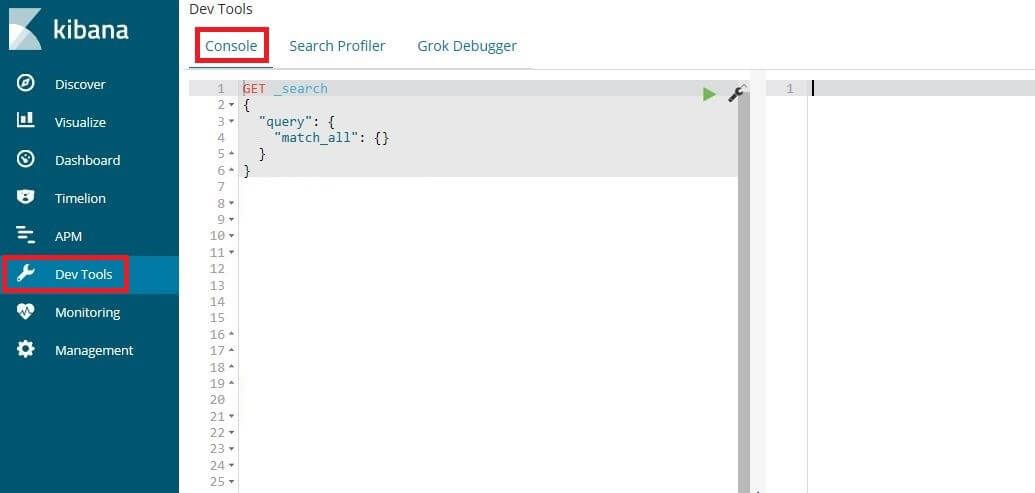

Image: Kibana : plugin Console
Le plugin Console de Kibana vous offre une interface qui permet d’interagir di­rec­te­ment avec l’API REST d’Elas­tic­search

Insérez main­te­nant les Mappings suivants dans l’ordre via PUT-Request :

PUT /shakespeare
{
 "mappings": {
  "doc": {
   "properties": {
    "speaker": {"type": "keyword"},
    "play_name": {"type": "keyword"},
    "line_id": {"type": "integer"},
    "speech_number": {"type": "integer"}
   }
  }
 }
}
PUT /logstash-2015.05.18
{
    "mappings": {
        "log": {
            "properties": {
                "geo": {
                    "properties": {
                        "coordinates": {
                            "type": "geo_point"
                        }
                    }
                }
            }
        }
    }
}
PUT /logstash-2015.05.19
{
    "mappings": {
        "log": {
            "properties": {
                "geo": {
                    "properties": {
                        "coordinates": {
                            "type": "geo_point"
                        }
                    }
                }
            }
        }
    }
}
PUT /logstash-2015.05.20
{
    "mappings": {
        "log": {
            "properties": {
                "geo": {
                    "properties": {
                        "coordinates": {
                            "type": "geo_point"
                        }
                    }
                }
            }
        }
    }
}

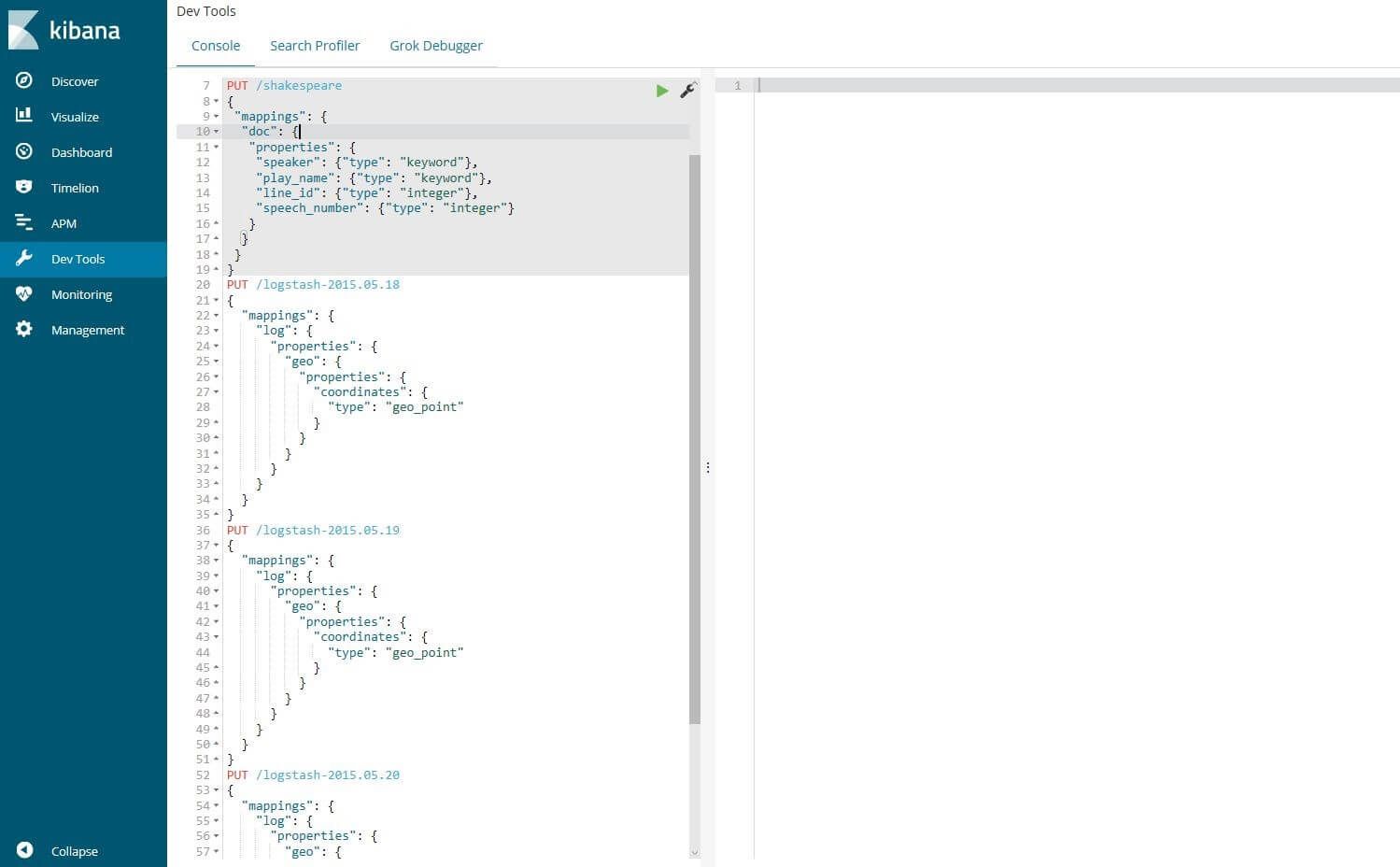

Image: Console Kibana : saisie des Mappings de base de données
En cliquant sur l’icône du triangle vert, vous pouvez afficher la réponse à la requête saisie dans la console Kibana.

Utilisez main­te­nant le Bulk API d’Elas­tic­search pour charger les ensembles de données via Curl sur le terminal. Sous Windows, utilisez plutôt le Po­wer­Shell avec Invoke-Rest­Me­thod (exemple de code ci-dessous) :

curl -H 'Content-Type: application/x-ndjson' -XPOST 'localhost:9200/bank/account/_bulk?pretty' --data-binary @accounts.json
curl -H 'Content-Type: application/x-ndjson' -XPOST 'localhost:9200/shakespeare/doc/_bulk?pretty' --data-binary @shakespeare_6.0.json
curl -H 'Content-Type: application/x-ndjson' -XPOST 'localhost:9200/_bulk?pretty' --data-binary @logs.jsonl
Invoke-RestMethod "http://localhost:9200/bank/account/_bulk?pretty" -Method Post -ContentType 'application/x-ndjson' -InFile "accounts.json"
Invoke-RestMethod "http://localhost:9200/shakespeare/doc/_bulk?pretty" -Method Post -ContentType 'application/x-ndjson' -InFile "shakespeare_6.0.json"
Invoke-RestMethod "http://localhost:9200/_bulk?pretty" -Method Post -ContentType 'application/x-ndjson' -InFile "logs.jsonl"

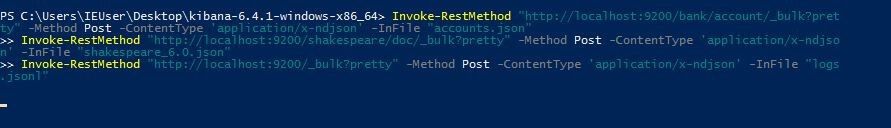

Image: Windows Powershell, qui affiche le chargement des données Kibana.
Assurez-vous que vous exécutez les commandes pour charger les ensembles de données Kibana dans le ré­per­toire où se trouvent les trois échan­til­lons de bases de données.
Note

Selon la puissance de calcul, l’ali­men­ta­tion des ensembles de données peut prendre quelques minutes.

Revenez à la console Kibana pour vérifier le succès du processus de char­ge­ment avec la requête GET suivante :

GET /_cat/indices?v

Si les données sont intégrées comme prévu, l’Output ressemble à ceci :

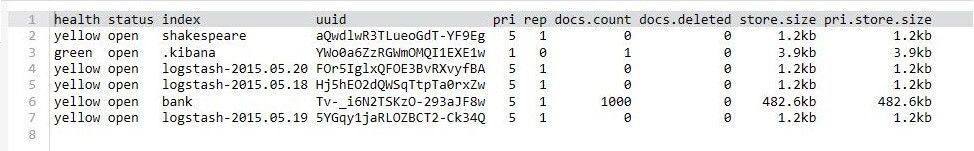

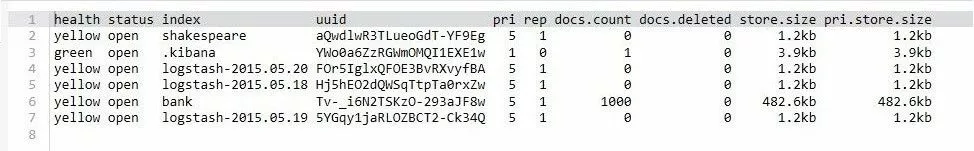

Image: Console Kibana : Output de la requête d’index
Le Health-Status « yellow » indique qu’Elas­tic­search a attribué tous les Shards primaires (parties d’un index de données), mais pas toutes les répliques (backups des Shards).

Étape 3 : dé­fi­ni­tion d’un premier modèle d’index

Pour que Kibana puisse savoir quelles données il doit traiter, vous devez créer des modèles cor­res­pon­dants pour les indices « sha­kes­peare », « bank » et « logstash ». Dé­fi­nis­sez le premier comme suit :

  1. Ouvrez le menu « Ma­na­ge­ment » et cliquez sur « Index Patterns ». Lors de la création du premier modèle d’index, la page « Create index pattern » s’ouvre au­to­ma­ti­que­ment. Vous pouvez également l’appeler à l’aide du bouton du même nom.
  2. Tapez « shakes* » dans le champ « Index pattern » et cliquez sur « Next step ».
  3. Comme aucune con­fi­gu­ra­tion spéciale n’est né­ces­saire pour ce modèle, passez à l’étape de con­fi­gu­ra­tion suivante et terminez di­rec­te­ment la création du modèle en cliquant sur « Create index pattern ».

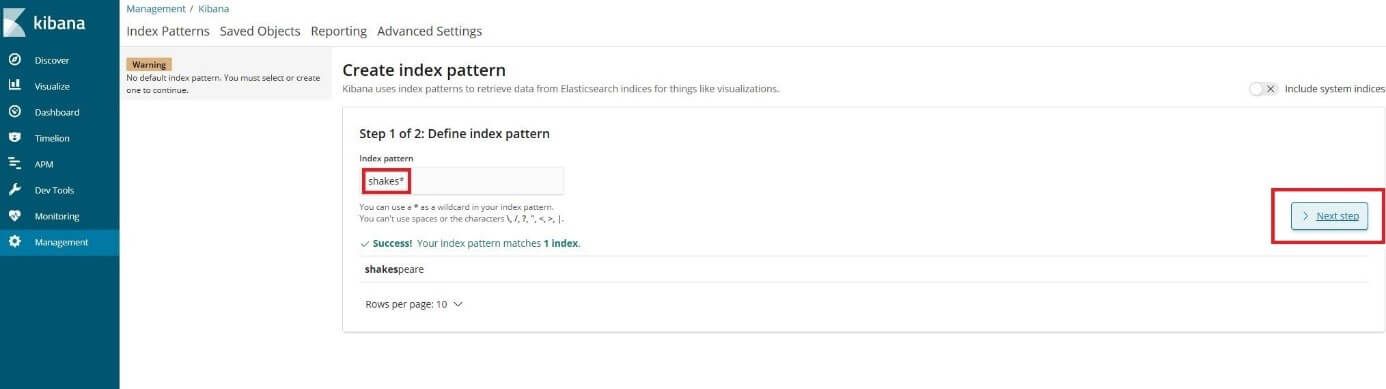

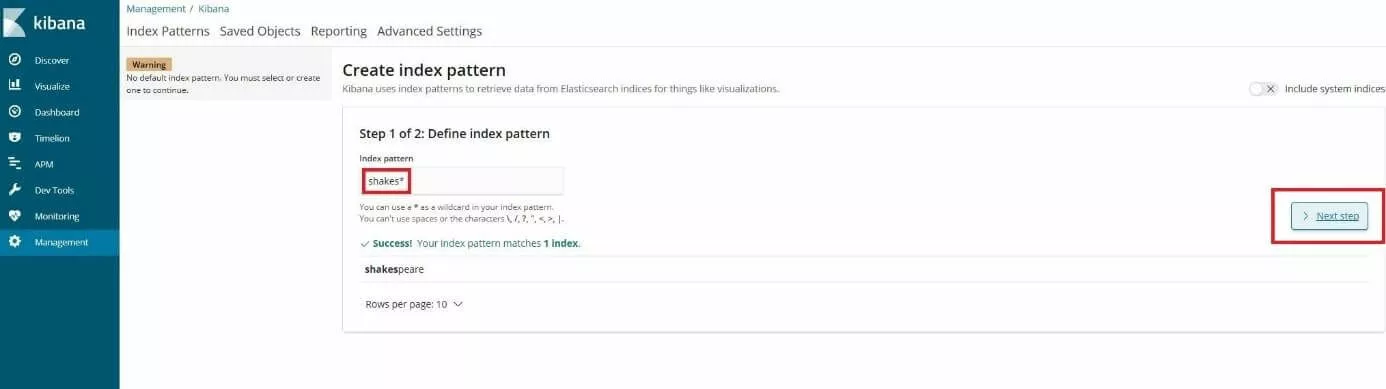

Image: Interface Kibana : menu de création de modèles d‘index
Un modèle d’index nou­vel­le­ment créé doit cor­res­pondre à au moins un index contenant des données exis­tantes. Sinon, vous ne pouvez pas continuer le processus d’ins­tal­la­tion.

Répétez les étapes pour le motif « ba* », qui est au­to­ma­ti­que­ment affecté à l'index « bank ».

Enfin, vous dé­fi­nis­sez un modèle d'index avec le nom « logstash* » pour les trois index de log du serveur. Dans ce modèle, cependant, vous ne sautez pas le menu de con­fi­gu­ra­tion, mais sé­lec­tion­nez « @timestamp » dans le menu déroulant « Time Filter field name » car ces ensembles de données con­tien­nent des données de séries tem­po­relles. Cliquez ensuite sur « Create index pattern » comme pour les deux motifs pré­cé­dents.

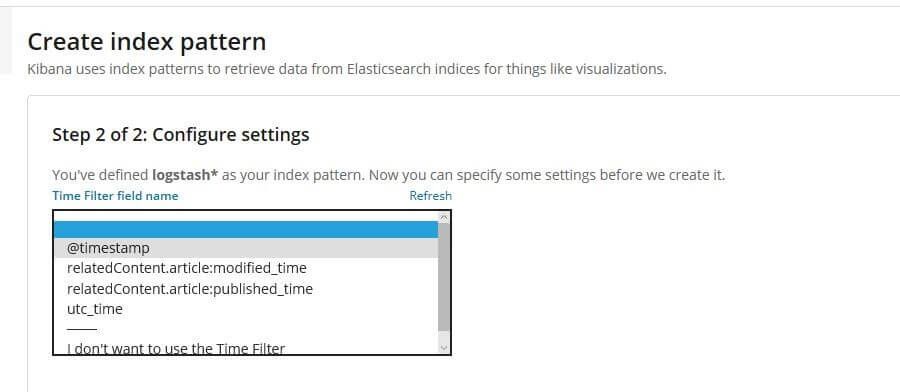

Image: Kibana : menu de configuration du filtre temporel pour le modèle logstash*
Les données de séries chro­no­lo­giques, telles que les logs de serveur, sont des ensembles de données qui sont ou ont été en­re­gis­trées en continu.

Étape 4 : parcourir les ensembles de données insérés

Après avoir alimenté votre serveur Kibana avec les ensembles de données, vous pouvez main­te­nant lancer une requête de recherche Elas­tic­search pour re­cher­cher ces données et filtrer les résultats. Pour ce faire, allez dans le menu « Discover » de Kibana et sé­lec­tion­nez le modèle d’index pour votre recherche à l’aide de la petite icône trian­gu­laire dans la barre de menu de gauche. Dans le cadre de ce tutoriel Kibana, nous avons choisi l’ensemble de données de compte (ba*) :

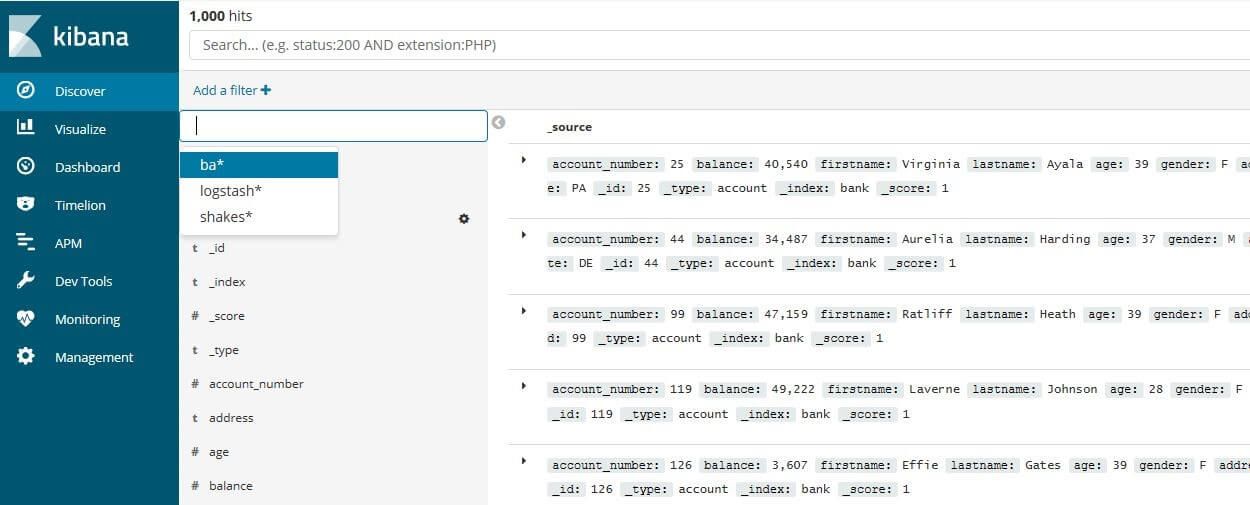

Image: Kibana : liste des entrées d’un exemple d’ensemble de données
Kibana liste les données in­di­vi­duelles de l’ensemble sé­lec­tionné, le bloc de données ba* contenant les ca­té­go­ries typiques des comptes bancaires telles que le solde (balance), le nom, l’âge, etc.

À titre de test, vous pouvez filtrer le bloc de donnés du compte bancaire pour ne voir que les comptes qui répondent à certains critères. Par exemple, pour re­cher­cher spé­ci­fi­que­ment les comptes dont le solde est supérieur à 47 500 et qui ap­par­tien­nent à des personnes âgées de plus de 38 ans, tapez la commande suivante dans la zone de recherche :

balance:>47500 AND age:>38

Discover indique ensuite les entrées des quatre comptes 97, 177, 878 et 916 qui cor­res­pon­dent aux pro­prié­tés sé­lec­tion­nées.

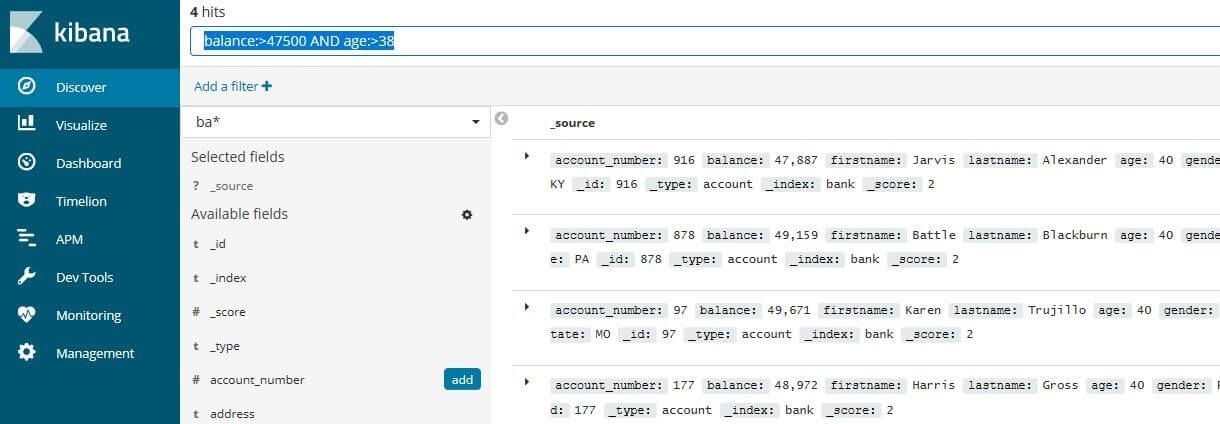

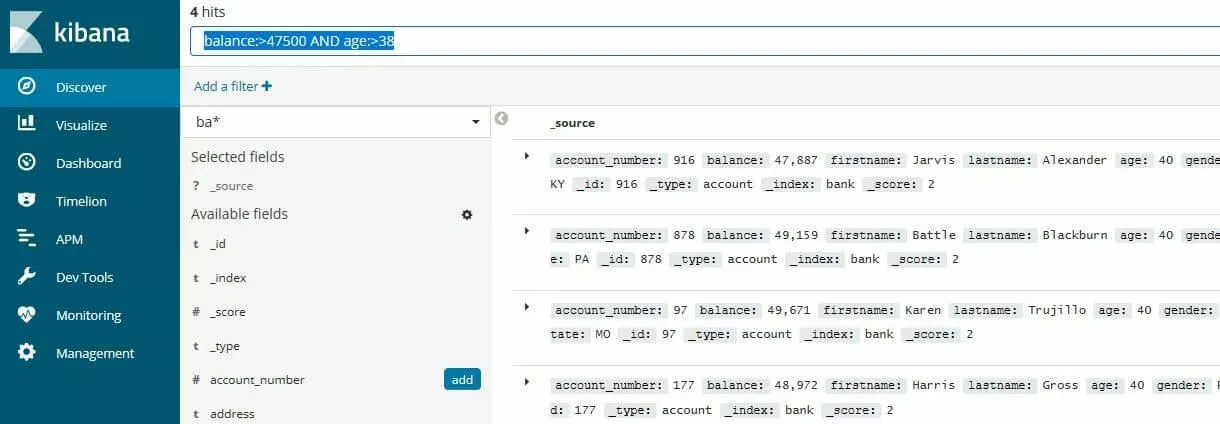

Image: Kibana : résultats d’un filtrage d’un ensemble de données
Avec le bouton « Add a filter », vous pouvez fa­ci­le­ment définir vos propres filtres pour la base de données sé­lec­tion­née.

Cliquez sur le bouton « Save » dans la barre de menu su­pé­rieure pour en­re­gis­trer les re­cherches filtrées sous le nom souhaité.

Étape 5 : vi­sua­li­ser les données

Grâce aux pré­pa­ra­tifs effectués jusqu’à présent dans ce tutoriel Kibana, vous êtes main­te­nant en mesure de vi­sua­li­ser les données im­plé­men­tées pour donner vie à votre tableau de bord. L’exemple d’un diagramme cir­cu­laire pour la base de données des comptes bancaires sera créé ici. D’une part, ce diagramme doit montrer quelle partie du total de 1 000 comptes se situe dans certaines tranches de soldes de comptes et, d’autre part, comment la ré­par­ti­tion selon l’âge au sein de ces divisions se présente.

Dans la première étape, ouvrez le menu « Visualize » et cliquez sur « Create a vi­sua­li­za­tion » pour obtenir une liste des types de vi­sua­li­sa­tion dis­po­nibles. Sé­lec­tion­nez ensuite l’option « Pie ».

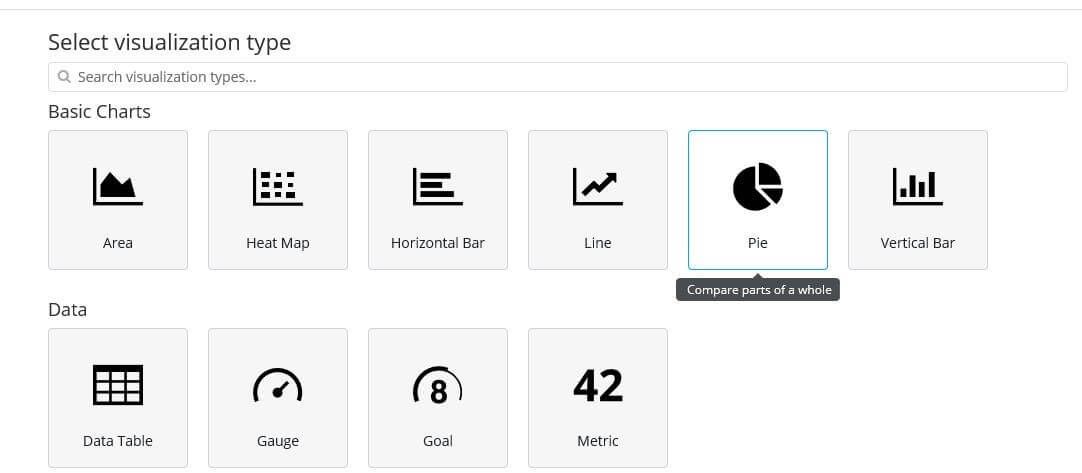

Image: Kibana : menu de sélection pour les types de visualisation
Les types de vi­sua­li­sa­tion dis­po­nibles dans Kibana com­pren­nent des heatmaps, des dia­grammes en bâtons et des gra­phiques en aires.

Au début, vous ne verrez qu’un cercle simple qui résume toutes les entrées de la base de données, puisqu’aucune catégorie n’a encore été définie. Ceux-ci sont également appelés « Buckets » dans Kibana et peuvent être créés sous le point de menu du même nom.

Pour définir d’abord les sections in­di­vi­duelles des soldes de comptes, cliquez sur « Split Slices » et sé­lec­tion­nez « Range » dans le menu déroulant « Ag­gre­ga­tion » :

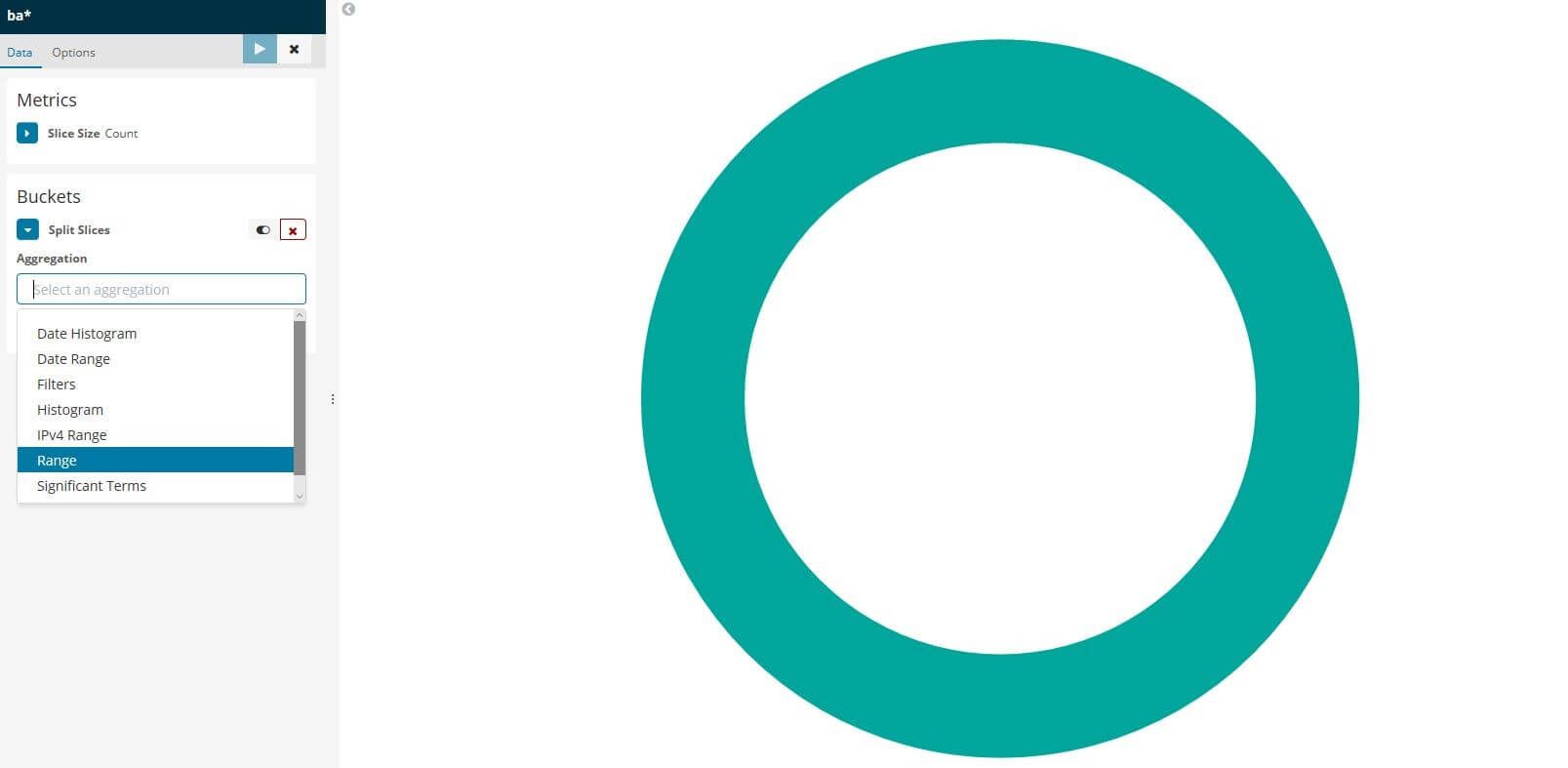

Image: Kibana : fenêtre de définition de catégorie de diagramme
Vous pouvez utiliser le type de « Range » pour créer des plages de valeurs in­di­vi­duelles pour des zones sé­lec­tion­nées dans un ensemble de données.

Sous « Field », re­cher­chez l’entrée « balance » et cliquez dessus, puis cliquez quatre fois sur le bouton « Add Range » pour définir les six ca­té­go­ries de solde de compte suivantes :

0 999
1000 2999
3000 6999
7000 14999
15000 30999
31000 50000

Cliquez ensuite sur « Apply Changes » (l’icône trian­gu­laire), et le diagramme cir­cu­laire montre la ré­par­ti­tion des comptes selon les divisions de solde de compte définies.

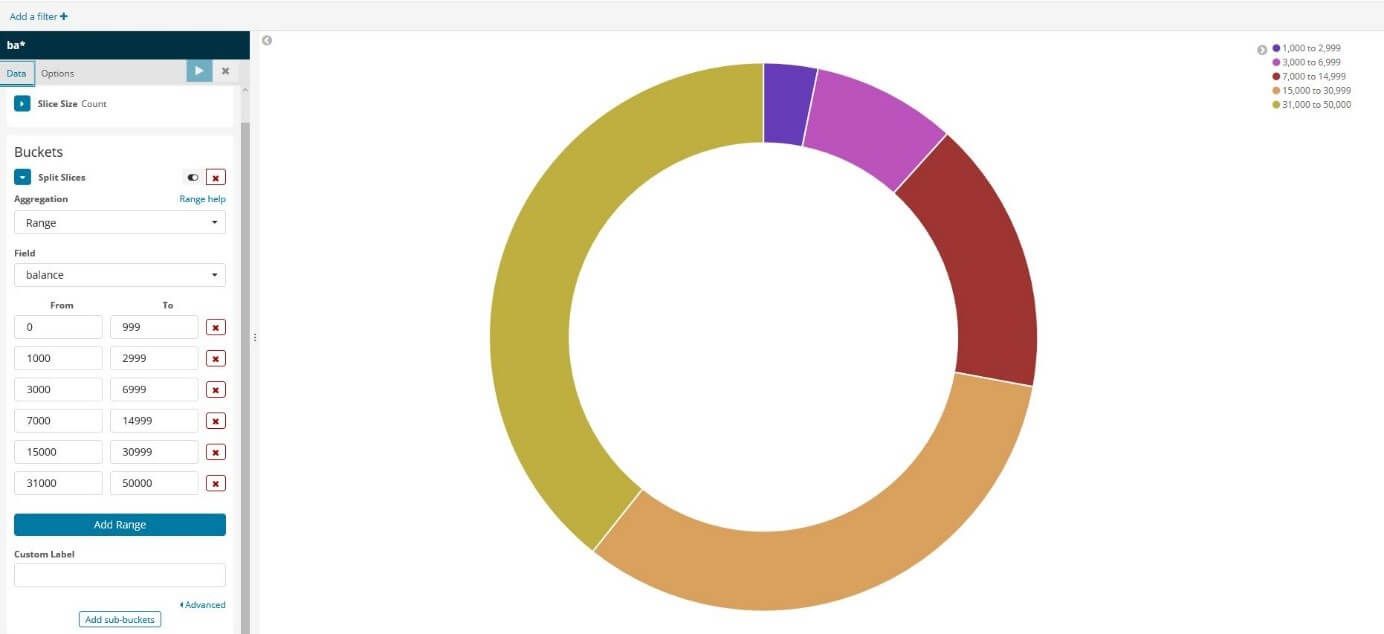

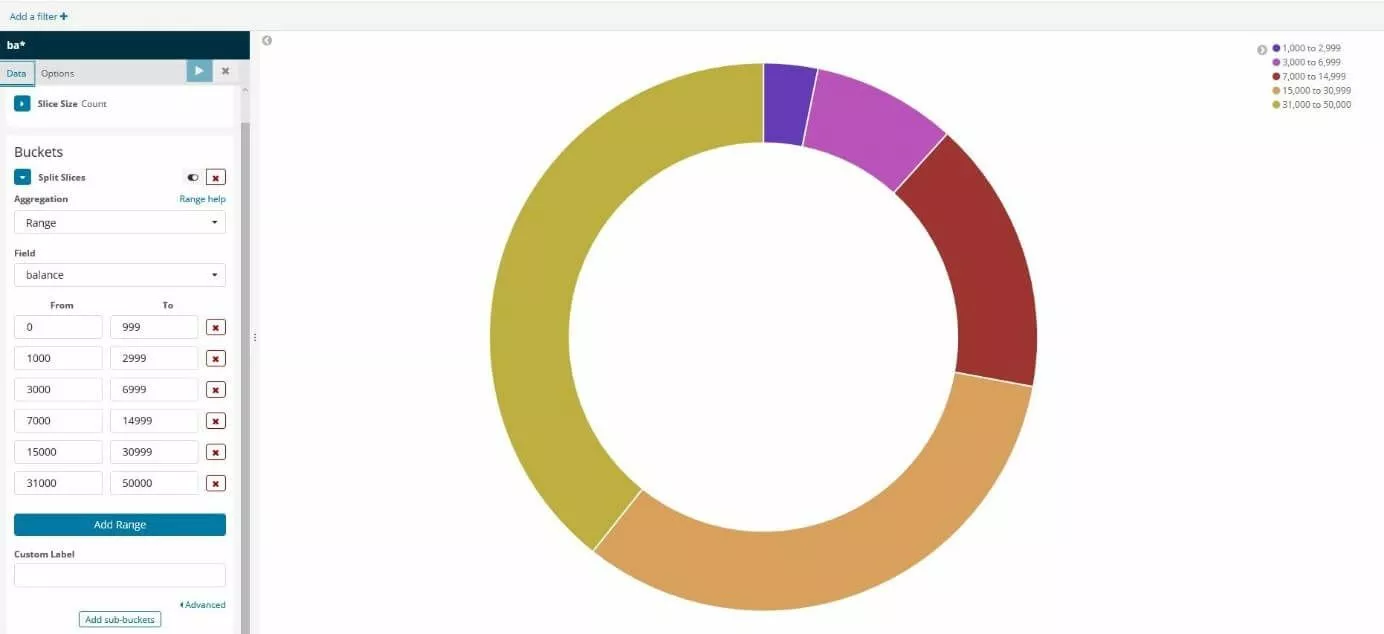

Image: Kibana : diagramme circulaire avec les catégories définies
Kibana crée au­to­ma­ti­que­ment une légende pour le diagramme, dont vous pouvez ajuster la position (droite, gauche, haut, bas) dans les options.

Dans la deuxième étape, vous ajoutez un autre cercle au diagramme qui illustre la ré­par­ti­tion des classes d’âge pour les zones de solde des comptes in­di­vi­duels. Pour ce faire, cliquez sur « Add sub-buckets », puis à nouveau sur « Split Slices » et sé­lec­tion­nez « Terms » dans le menu déroulant. Sous « Field », re­cher­chez l’entrée « age » et acceptez les mo­di­fi­ca­tions via « Apply changes ».

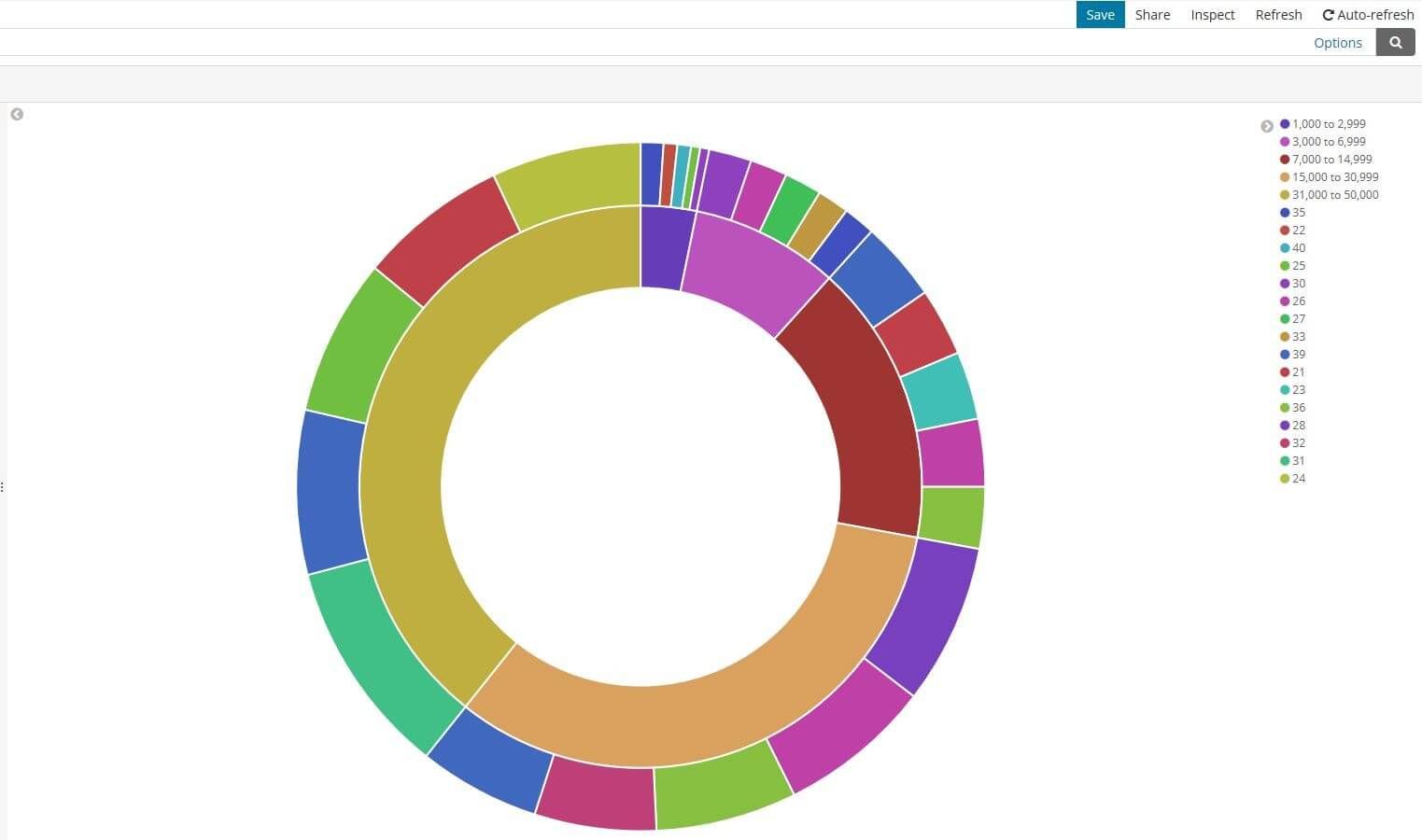

Image: Kibana : diagramme circulaire avec des catégories et des sous-catégories définies
Si vous passez la souris sur les dif­fé­rents com­po­sants d’un diagramme, Kibana indique d’autres in­fo­bulles, à moins que vous ne les ayez dé­sac­ti­vées dans les options.

Vous pouvez main­te­nant en­re­gis­trer la vi­sua­li­sa­tion très fa­ci­le­ment en utilisant le bouton « Save » situé dans la barre de menu su­pé­rieure.

Étape 6 : organiser le tableau de bord

Le tableau de bord avec Kibana sera également abordé briè­ve­ment dans ce tutoriel, de sorte que vous pourrez créer votre premier tableau de bord de test en utilisant la recherche et la vi­sua­li­sa­tion que vous avez en­re­gis­trées aux étapes 4 et 5. Pour ce faire, sé­lec­tion­nez le tableau de bord dans la na­vi­ga­tion de la page, puis cliquez sur « Create new dashboard », puis sur « Add ». Kibana va main­te­nant lister au­to­ma­ti­que­ment toutes les vi­sua­li­sa­tions sau­ve­gar­dées ou les re­cherches Elas­tic­search :

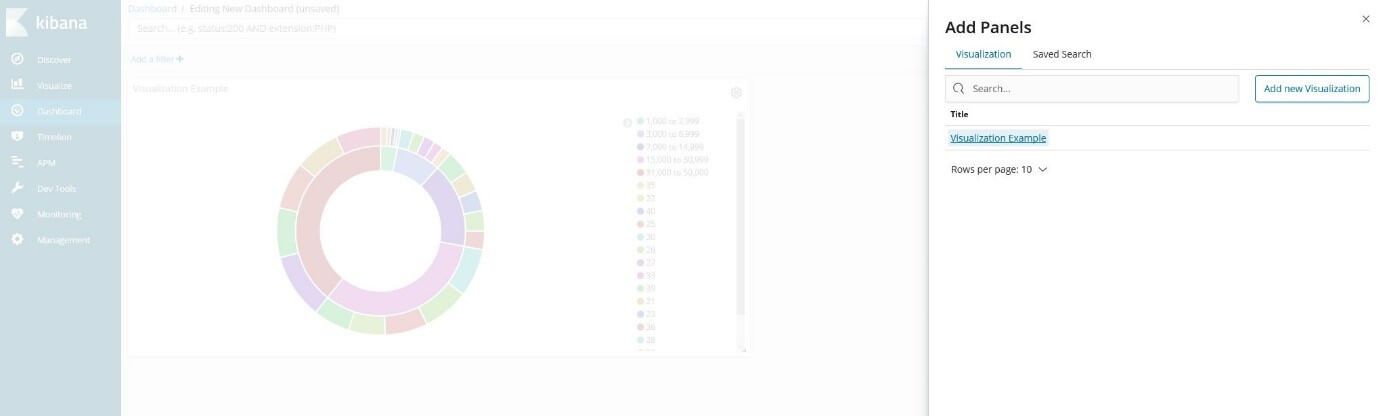

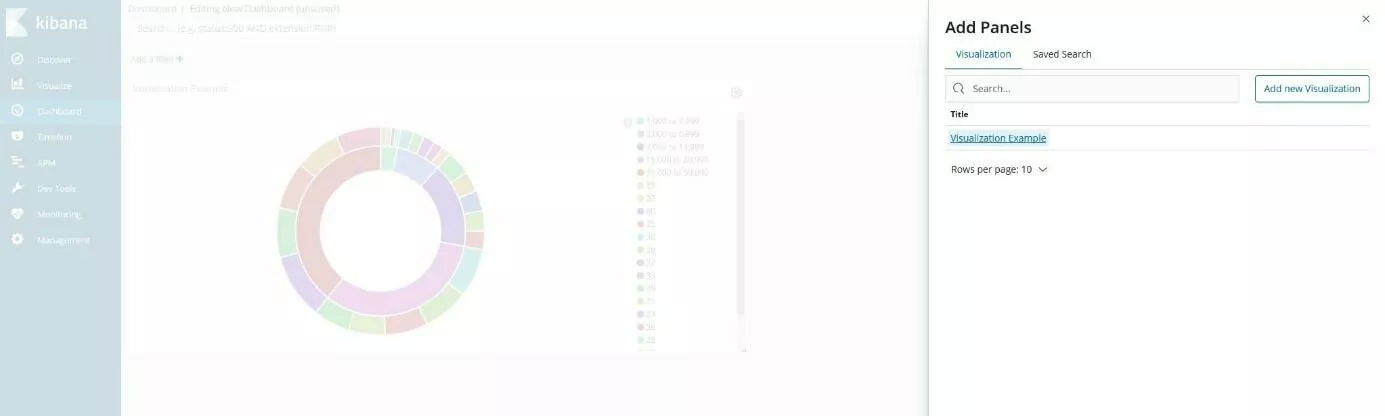

Image: Tableau de bord avec Kibana : menu pour intégrer de nouveaux panneaux
La fonction de recherche vous permet de trouver fa­ci­le­ment les com­po­sants du tableau de bord souhaités même avec un grand nombre de vi­sua­li­sa­tions ou de résultats de recherche Elas­tic­search.

Cliquez avec le bouton gauche de la souris pour ajouter la vi­sua­li­sa­tion du solde du compte et le résultat de l’exemple de recherche au tableau de bord, après quoi vous pouvez vi­sua­li­ser les deux dans des panneaux séparés dans le tableau de bord :

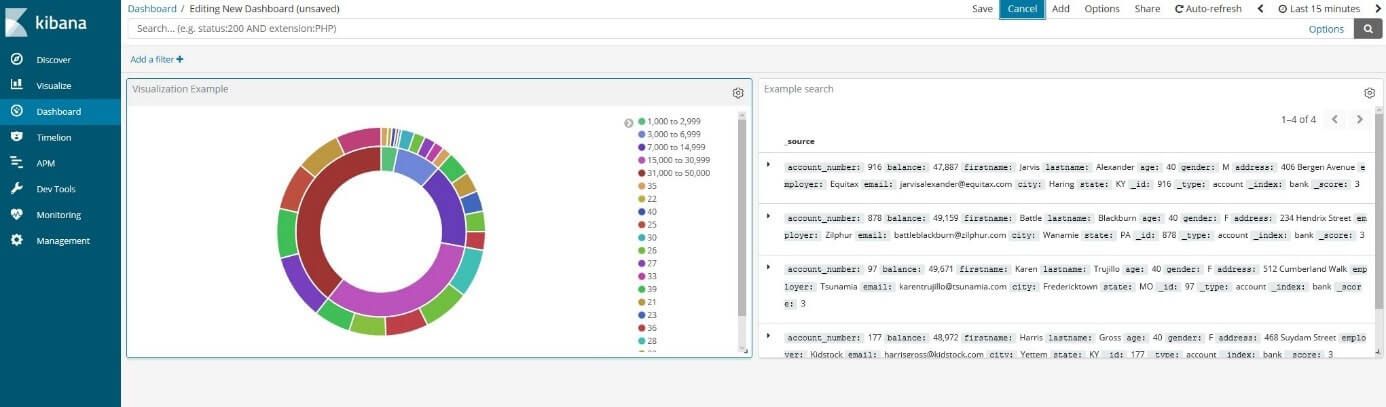

Image: Tableau de bord avec Kibana : tutoriel, exemple test
Le bouton « Share » vous permet de partager votre tableau de bord Kibana avec d’autres uti­li­sa­teurs ou de l’intégrer à votre site Web à tout moment.

Vous pouvez désormais modifier les panneaux, par exemple en les re­di­men­sion­nant ou en changeant leur position. Il est de plus possible d’afficher un résultat de vi­sua­li­sa­tion ou de recherche sur tout l’écran ou de la supprimer du tableau de bord. Avec « Inspect », vous pouvez afficher pour de nom­breuses vi­sua­li­sa­tions des in­for­ma­tions sup­plé­men­taires sur les données et les requêtes cor­res­pon­dantes.

Note

Lorsque vous supprimez un panneau du tableau de bord Kibana, la vi­sua­li­sa­tion ou la recherche en­re­gis­trée est conservée.
